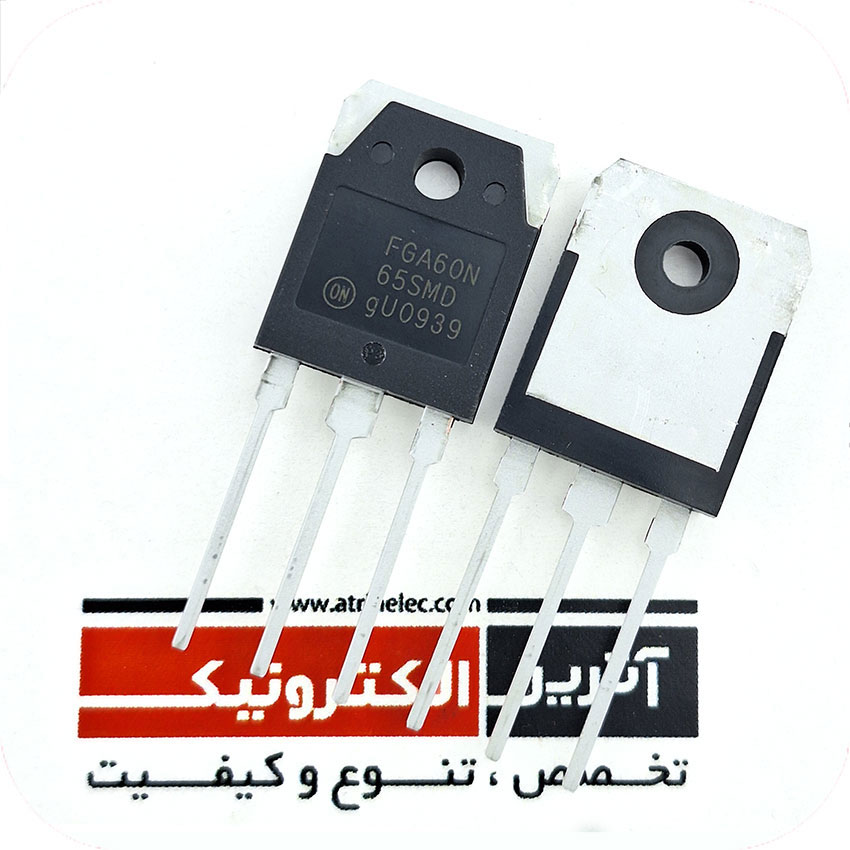

650V 60A FIELD STOP IGBT ای جی بی تی فست 60 آمپر 650 ولت ON دیود هرزگرد سریع فرکانس بالا
|
Category
|
Input Type
Standard
|
|
Manufacturer
onsemi
|
Gate Charge
189 nC
|
|
Packaging
Tube
|
Td (on/off) @ 25°C
18ns/104ns
|
|
Part Status
Active
|
Test Condition
400V, 60A, 3Ohm, 15V
|
|
IGBT Type
Field Stop
|
Reverse Recovery Time (trr)
47 ns
|
|
Voltage - Collector Emitter Breakdown (Max)
650 V
|
Operating Temperature
-55°C ~ 175°C (TJ)
|
|
Current - Collector (Ic) (Max)
120 A
|
Mounting Type
Through Hole
|
|
Current - Collector Pulsed (Icm)
180 A
|
Package / Case
TO-3P-3, SC-65-3
|
|
Vce(on) (Max) @ Vge, Ic
2.5V @ 15V, 60A
|
Supplier Device Package
TO-3P
|
|
Power - Max
600 W
|
Base Product Number
|
|
Switching Energy
1.54mJ (on), 450µJ (off)
|
