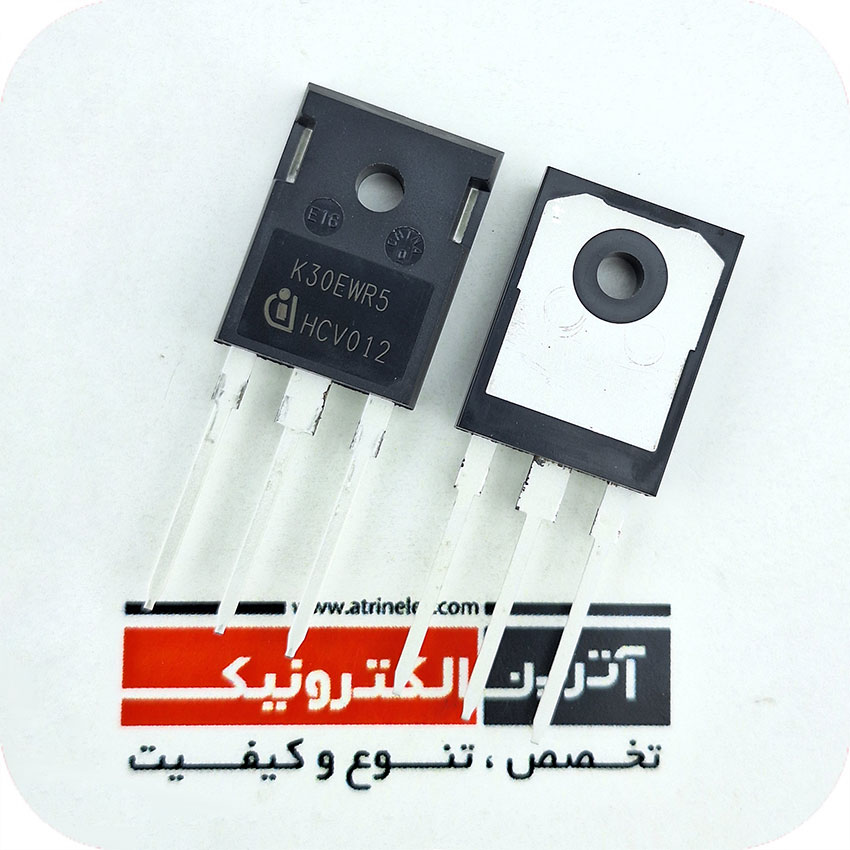

IGBT با هدایت معکوس 650 ولت 30 آمپر با دیود بدنه یکپارچه 650V 30A Reverse-Conducting IGBT with monolithic body diode
|
Category
|
Switching Energy
990µJ (on), 330µJ (off)
|
|
Manufacturer
Infineon Technologies
|
Input Type
Standard
|
|
Series
|
Gate Charge
155 nC
|
|
Packaging
Tube
|
Td (on/off) @ 25°C
39ns/367ns
|
|
Part Status
Active
|
Test Condition
400V, 15A, 26Ohm, 15V
|
|
IGBT Type
Trench
|
Reverse Recovery Time (trr)
95 ns
|
|
Voltage - Collector Emitter Breakdown (Max)
650 V
|
Operating Temperature
-40°C ~ 175°C (TJ)
|
|
Current - Collector (Ic) (Max)
60 A
|
Mounting Type
Through Hole
|
|
Current - Collector Pulsed (Icm)
90 A
|
Package / Case
TO-247-3
|
|
Vce(on) (Max) @ Vge, Ic
1.8V @ 15V, 30A
|
Supplier Device Package
PG-TO247-3
|
|
Power - Max
185 W
|
Base Product Number
|
