40A, 600 V, Reverse conducting IGBT ای جی بی تی 40 آمپر 600 ولت ایفینیون اریجینال چیپ اتریش دیود هرزگرد سریع فرکانس بالا
Reverse conducting IGBT
مورد مصرف در دستگاه جوشا گام الکتریک مدل 251

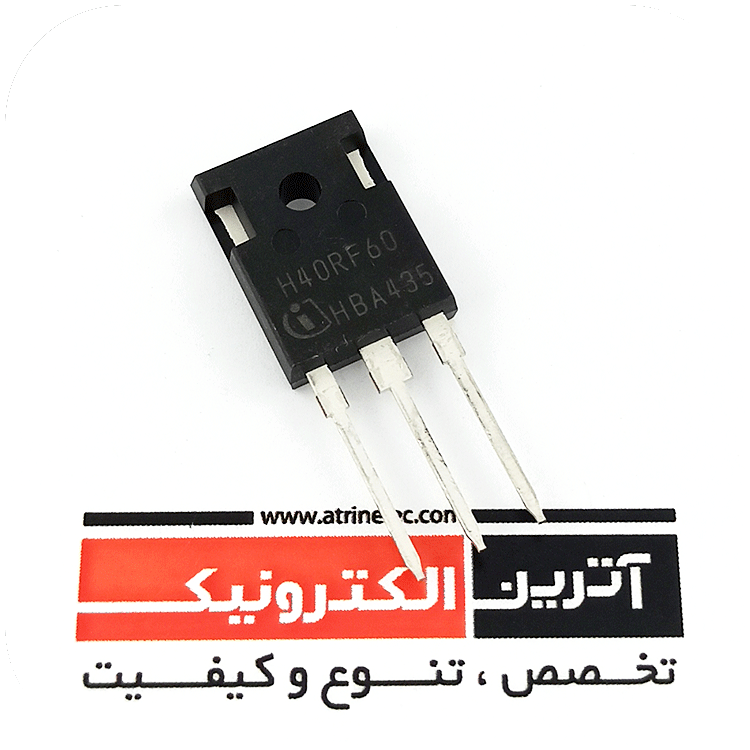

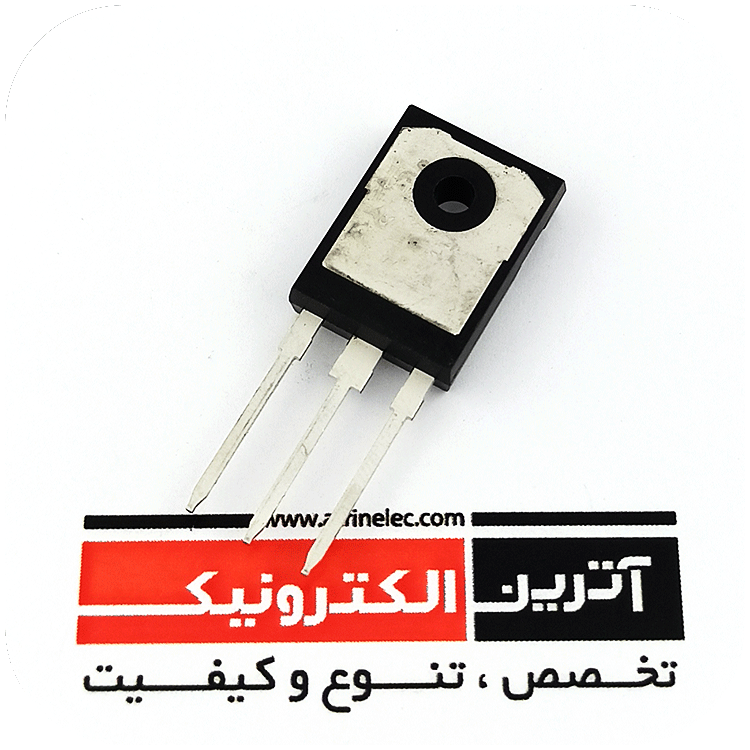

IHW40N60RF 600V 40A 1.85V 175°C H40RF60 PG-TO247-3

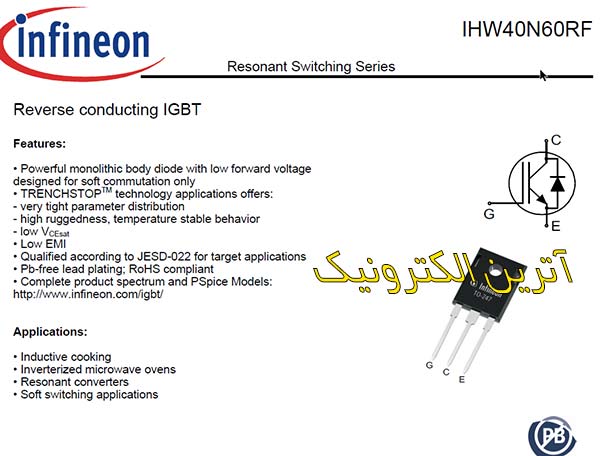

Features:
• Powerful monolithic body diode with low forward voltage
designed for soft commutation only
• TRENCHSTOPTM technology applications offers:
- very tight parameter distribution
- high ruggedness, temperature stable behavior
- low VCEsat
• Low EMI
• Qualified according to JESD-022 for target applications
• Pb-free lead plating; RoHS compliant
• Complete product spectrum and PSpice Models:
http://www.infineon.com/igbt/
Applications:
• Inductive cooking
• Inverterized microwave ovens
• Resonant converters
• Soft switching applications
دیود هرزگرد سریع فرکانس بالا
موارد مصرف:
استفاده در انواع صنایع از جمله پو پی اسUPS و انواع اینورتر
اینورترهای جوشکاری و انواع سوئیچینگ ها
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Transistors |
|
تعداد پین |
3 |
|
پکیج |
TO-247 |
|
ولتاژکاری |
600V |
|
جریان کاری |
40A |
|
VCE |
600V |
| IC(25°C) |
80A |
|
IC(HIGH TEMP) |
40A |
|
VGE |
±20V |
|
Ptot-PD |
305W |
|
VGE(th) |
4.1-4.9-5.7V |
|
VCE(sat) |
1.85-2.40V |
|
ICM-IC PULSE |
120A |
|
IF(25°C) |
80A |
|
IF(HIGH TEMP) |
40A |
|
td(ON) |
- |
|
tr |
- |
|
td(off) |
175ns |
|
Trr |
- |
|
IGBT PACK |
1 |
|
Thermistors |
- |
|
ابعاد |
16.13x21.10x5.21mm |
|
دمای کاری |
175+~40- |
|
برند |
INFINEON |
|
کشور سازنده |
اتریش |
|
کیفیت |
ارجینال واردات از Digi-Key اتریش |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
دیود هرزگرد سریع فرکانس بالا |
