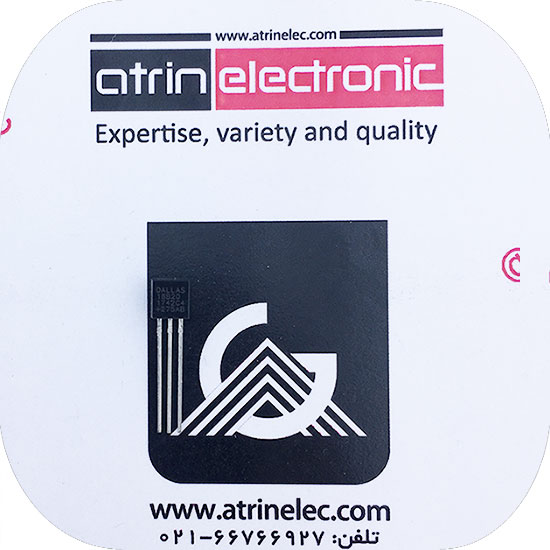

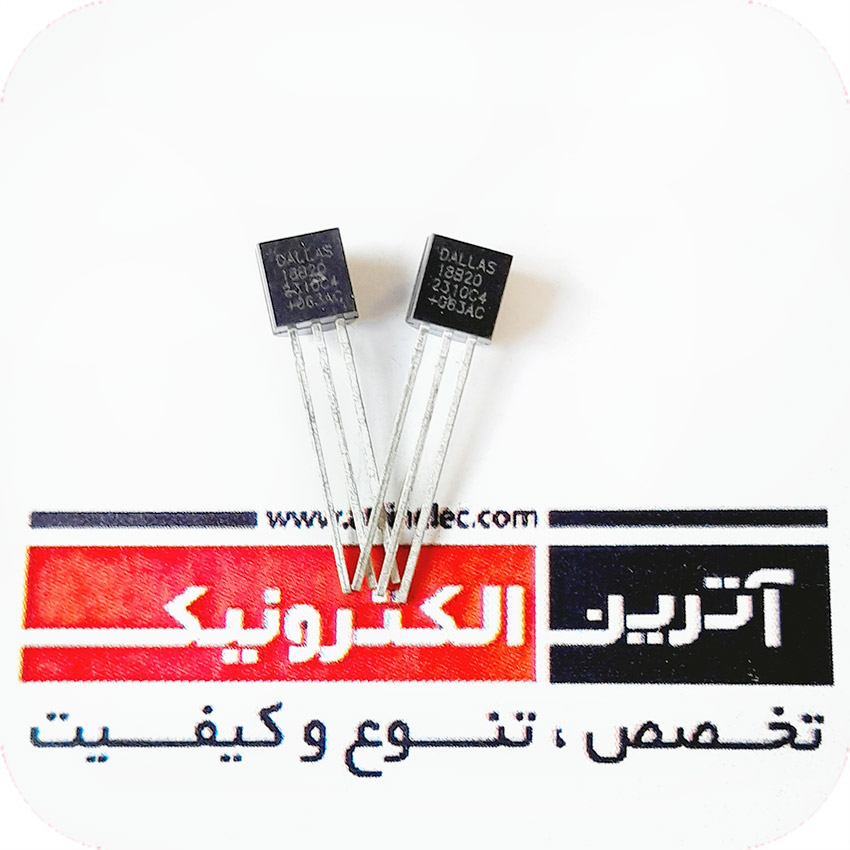

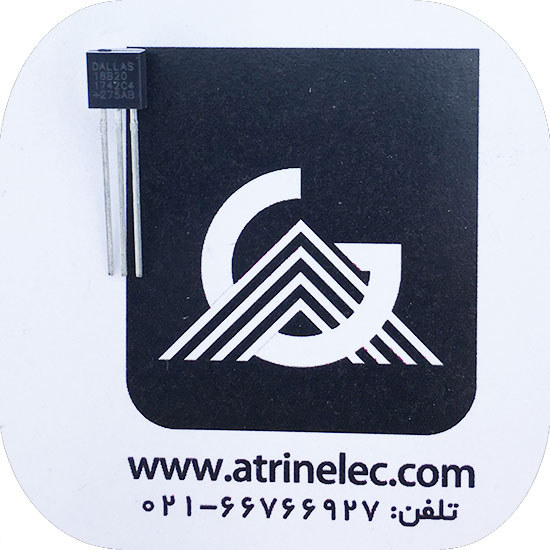

DS18B20 اورجینال-کیفیت بالا

نقد و بررسی اجمالی

1Wire Digital Thermometer سنسور اندازه گیری دما با دقت 12 بیت و پروتکل 1Wire

 دریافت دیتا شیت

بررسی سنسور دما DS18B20

The DS18B20 Digital Thermometer provides 9 to 12-bit (configurable) temperature readings which
indicate the temperature of the device.
Information is sent to/from the DS18B20 over a 1-Wire interface, so that only one wire (and ground)
needs to be connected from a central microprocessor to a DS18B20. Power for reading, writing, and
performing temperature conversions can be derived from the data line itself with no need for an external
power source.

سنسور اندازه گیری دما با دقت 12 بیت می باشد که از طریق پروتکل 1WIRE دیتا را ارسال میکند .

رنج دمایی قابل اندازه گیری این سنسور 55- تا 125+سانتی گراد است که دقت ان در بازه 10- تا 85+ سانتی گراد 0.5 ± درجه می باشد.

تعداد بیت خروجی این سنسور را میتوان از 9 بیت تا 12 بیت تنظیم نمود و مدت زمان مورد نیاز برای تبدیل دما حداکثر 750 میلی ثانیه بوده و با ولتاژ 3 تا 5.5 ولت میتواند کار بکند.

نکته مهم دیگر اینست که برای اتصال به میکرو کنترلر پایه دیتا حتما توسط مقاومت خارجی پول آپ شود.

هر سنسور دارای یک شماره ROM مخصوص به خود است که طول 64 بیت دارد و بدین ترتیب بروی یک باس میتوان سنسور های مختلف قرار داد و از طریق شماره ROM مختلف،دمای هر سنسور را جداگانه اندازه گیری کرد.

FEATURES
Unique 1-Wire interface requires only one port pin for communication
Multidrop capability simplifies distributed temperature sensing applications
Requires no external components Can be powered from data line.
Power supply range is 3.0V to 5.5V
Zero standby power required
Measures temperatures from -55°C to+125°C.
Fahrenheit equivalent is -67°F to+257°F
±0.5°C accuracy from -10°C to +85°C
Thermometer resolution is programmable
from 9 to 12 bits
Converts 12-bit temperature to digital word in
750 ms (max.)
User-definable, nonvolatile temperature alarm
settings
Alarm search command identifies and addresses devices whose temperature is
outside of programmed limits (temperature alarm condition)
Applications include thermostatic controls,
industrial systems, consumer products, thermometers, or any thermally sensitive system
