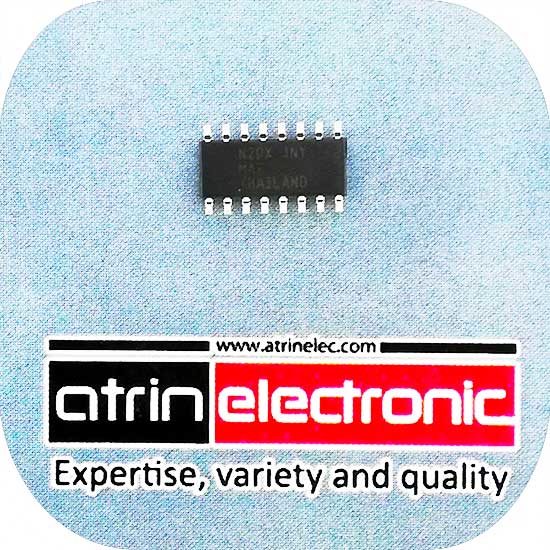

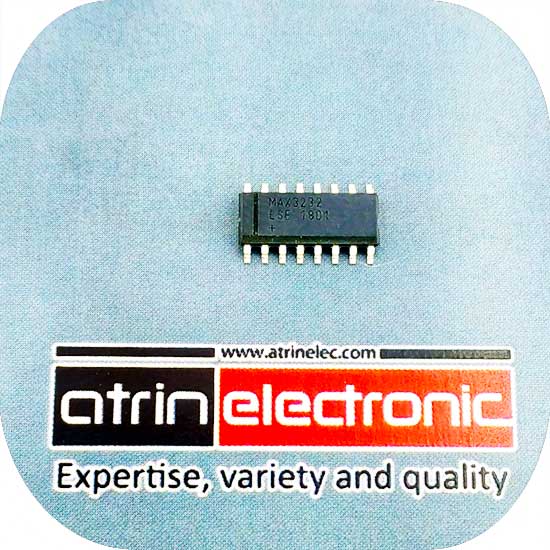

جهت برقراری ارتباط سریال بین کامپیوتر و میکرو کنترلر با محدوده کاری تغذیه 3 تا 5.5 ولت RS-232 performance from a3.0V to 5.5V supply
دریافت دیتا شیت

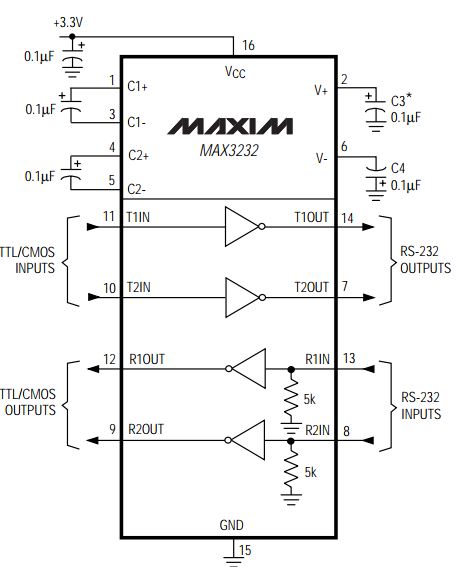

دریافت کتابخانه( ALITUM DESIGNER )The MAX3232transceivers have a proprietary low-dropout transmitter output stage enabling true
RS-232 performance from a3.0V to 5.5V supply with a dual charge pump.
The devices require only four small 0.1µF external chargepump capacitors
جهت ارتباط بین کامپیوتر و میکروکنترلر باید تطبیق ولتاژ صورت بگیرد و این کار توسط ای سی MAX3232 انجام می شود.
از مزیت های این اس ولتاژ کاری 3 تا 5.5 ولت می باشد که مناسب میکروکنترلر هایی می باشد که با ولتاژ 3.3 ولت تغذیه شده اند.
Features
♦ Low Supply Current:
300µA (MAX3222/MAX3232/MAX3241)
500µA (MAX3237)
♦ Guaranteed Data Rate:
120kbps (MAX3222/MAX3232/MAX3241)
250kbps (MAX3237—Normal Operation)
1Mbps (MAX3237—MegaBaud Operation)
♦ 1µA Low-Power Shutdown with Receivers Active
(MAX3222/MAX3237/MAX3241)
♦ Flow-Through Pinout (MAX3237)
♦ Meets EIA/TIA-232 Specifications Down to 3.0V
♦ Guaranteed Mouse Driveability (MAX3241)
♦ Pin Compatible with Industry-Standard MAX232
(MAX3232)

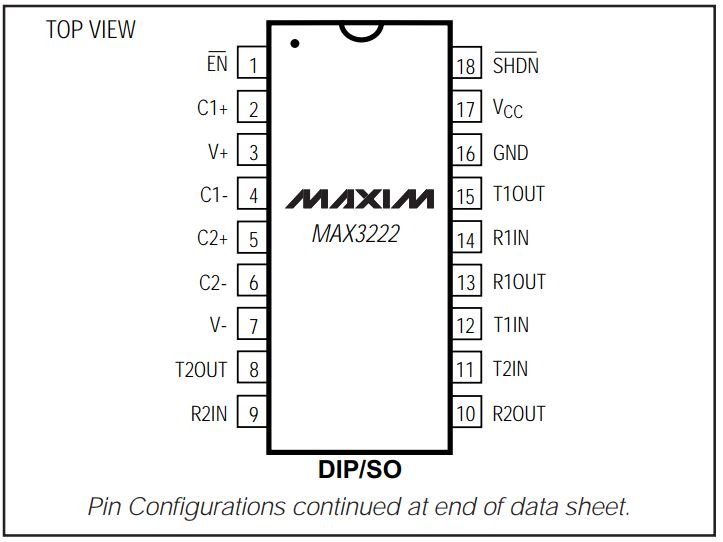

Pin Compatible with Industry-Standard MAX242
(MAX3222)
♦ Guaranteed Slew Rate:
6V/µs (MAX3222/MAX3232/MAX3237/MAX3241)
24V/µs (MAX3237—MegaBaud Operation)
MAX3222/MAX3232/MA
