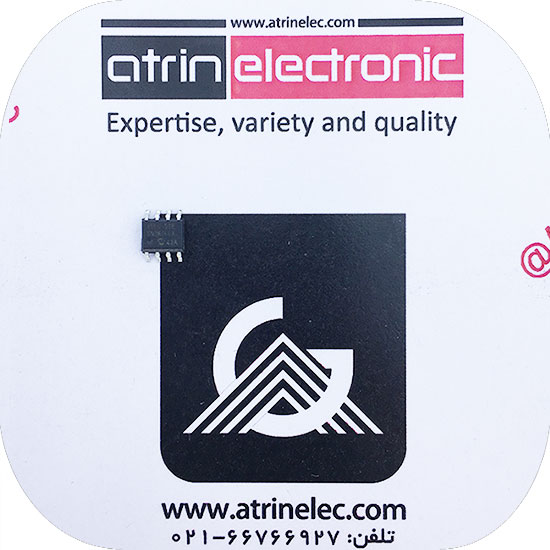

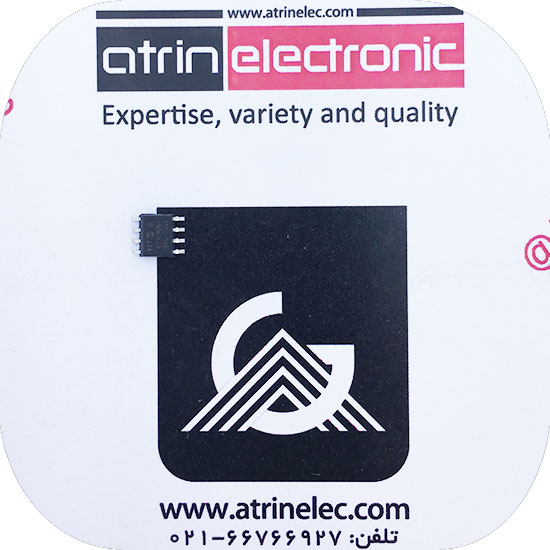

MCP3550-50E/SN اریجینال-کیفیت بالا

نقد و بررسی اجمالی

Low-Power, Single-Channel 22-Bit Delta-Sigma ADCs مبدل آنالوگ به دیجیتال تک کانال با دقت 22 بیت

 دریافت دیتا شیت

دریافت  کتابخانه( ALITUM  DESIGNER )

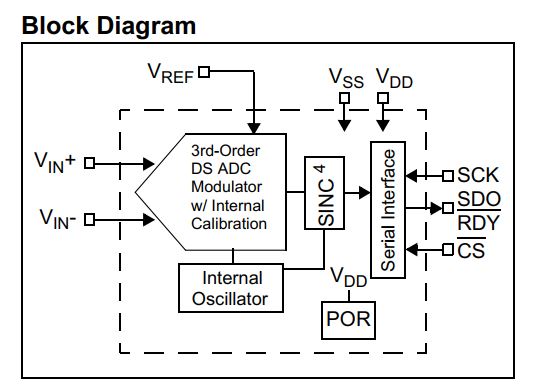

The Microchip Technology Inc. MCP3550/1/3 devices are 2.7V to 5.5V low-power, 22-bit Delta-Sigma Analog-to-Digital Converters (ADCs).
The devices offer output noise as low as 2.5 µVRMS, with a total unadjusted error of 10 ppm.
The family exhibits 6 ppm Integral Non-Linearity (INL) error, 3 µV offset error and less than 2 ppm full scale error.
The MCP3550/1/3 devices provide high accuracy and low noise performance for applications where sensor
measurements (such as pressure, temperature and humidity) are performed.
With the internal oscillator and high oversampling rate, minimal external components are required for high-accuracy applications.
This product line has fully differential analog inputs,making it compatible with a wide variety of sensor,industrial control or process control applications.

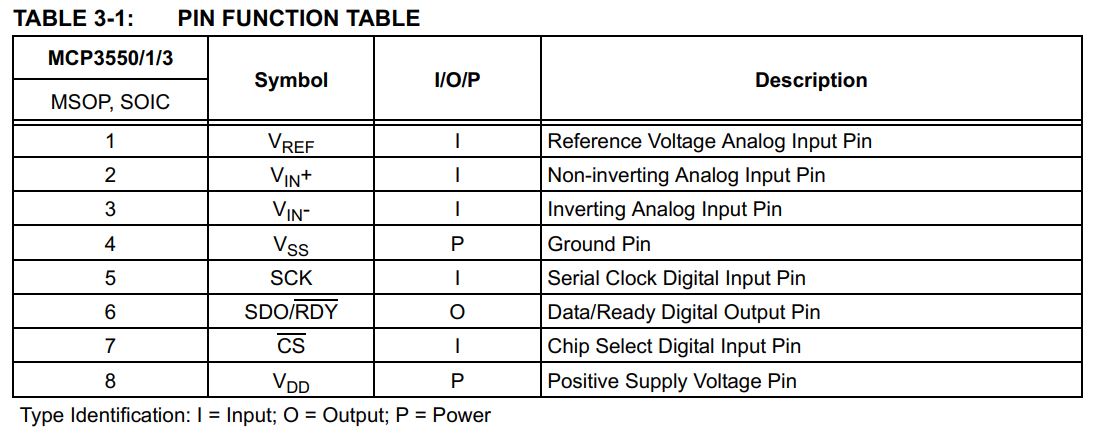

The MCP3550/1/3 devices operate from -40°C to+125°C and are available in the space-saving 8-pinMSOP and SOIC packages.

آی سی MCP3550   یک مبدل انالوگ به دیجیتال تک کاناله است. دقت اندازه گیری ولتاژ به صورت 22 بیت می باشد.

ولتاژ کاری این مبدل از 2.7 تا 5.5 ولت می باشد و به صورت یک ای سی 8 پایه ساخته شده است.

از این ای سی می توان برای اندازه گیری خروجی سنسور های فشار - ولتاژ - رطوبت و... استفاده نمود که خروجی ان ها دارای ولتاژ کم و حساس می باشند.

خروجی ای سی به صورت دیجیتال با پروتکل SPI ساخته شده است.

Features
• 22-bit ADC in Small 8-pin MSOP Package with
Automatic Internal Offset and Gain Calibration
• Low-Output Noise of 2.5 µVRMS with Effective
Resolution of 21.9 bits (MCP3550/1)
• 3 µV Typical Offset Error
• 2 ppm Typical Full Scale Error
• 6 ppm Maximum INL Error
• Total Unadjusted Error Less Than 10 ppm
• No Digital Filter Settling Time, Single-Command
Conversions through 3-wire SPI Interface
• Ultra-Low Conversion Current (MCP3550/1):
- 100 µA typical (VDD = 2.7V)
- 120 µA typical (VDD = 5.0V)
• Differential Input with VSS to VDD Common Mode
Range
• 2.7V to 5.5V Single-Supply Operation
• Extended Temperature Range:
- -40°C to +125°C
