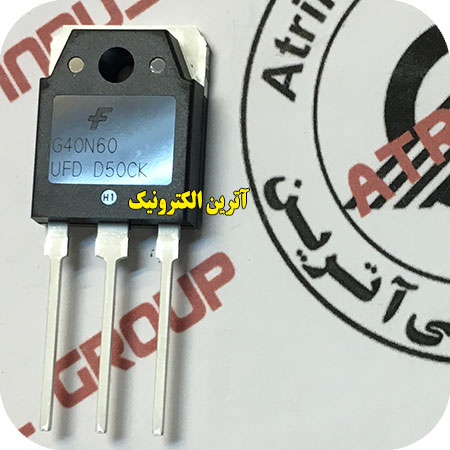

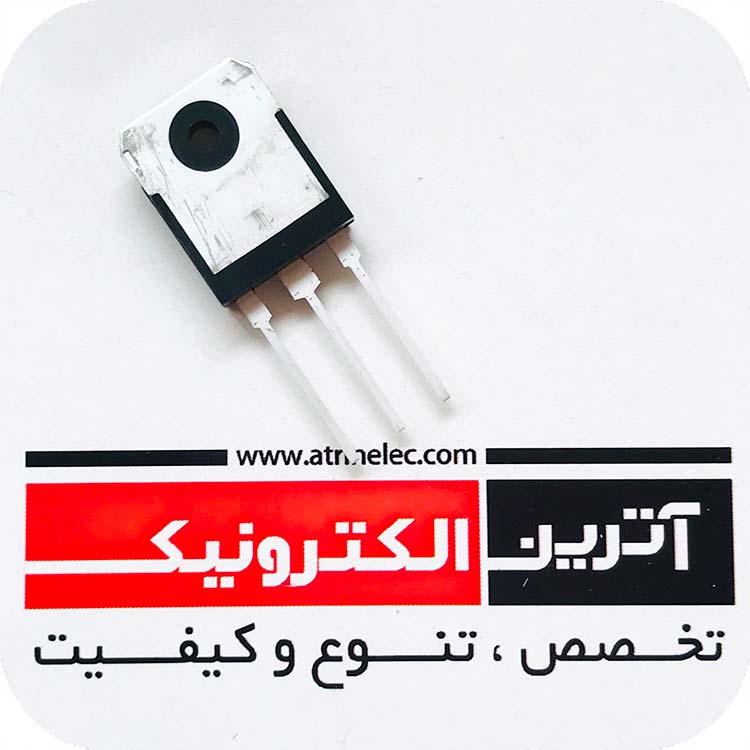

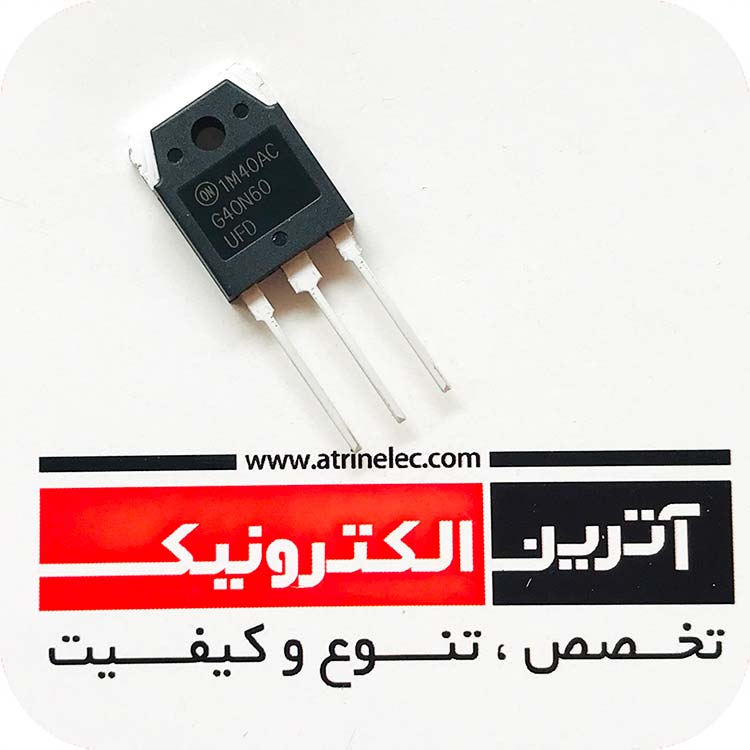

ای جی بی تی الترا فست 20 آمپر 600 ولت فیرچایلد اریجینال/ دیود هرزگرد سریع فرکانس بالا/ 20A, 600 V, Ultra-Fast IGBT,TO-3P
20A, 600 V, Ultra-Fast IGBT,TO-3P
ای جی بی تی 20 آمپر 600 ولت فیرچایلد اریجینال
دیود هرزگرد سریع فرکانس بالا
موارد مصرف:
استفاده در انواع صنایع از جمله پو پی اسUPS و انواع اینورتر
اینورترهای جوشکاری و انواع سوئیچینگ ها
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Transistors |
|
تعداد پین |
3 |
|
پکیج |
TO-247 |
|
ولتاژکاری |
600V |
|
جریان کاری |
20A |
|
VCE |
600V |
| IC(25°C) |
40A |
|
IC(HIGH TEMP) |
20A |
|
VGE |
±20V |
|
Ptot-PD |
160W |
|
VGE(th) |
3.5-4.5-6.5V |
|
VCE(sat) |
2.1-2.6V |
|
ICM-IC PULSE |
160A |
|
IF(25°C) |
- |
|
IF(HIGH TEMP) |
15A |
|
td(ON) |
15ns |
|
tr |
30ns |
|
td(off) |
65-130ns |
|
Trr |
42-60ns |
|
IGBT PACK |
1 |
|
Thermistors |
- |
|
ابعاد |
15.6x19.90x4.8mm |
|
دمای کاری |
150+~55- |
|
برند |
FAIRCHILD |
|
کشور سازنده |
- |
|
کیفیت |
ارجینال واردات از Digi-Key اتریش |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
دیود هرزگرد سریع فرکانس بالا |

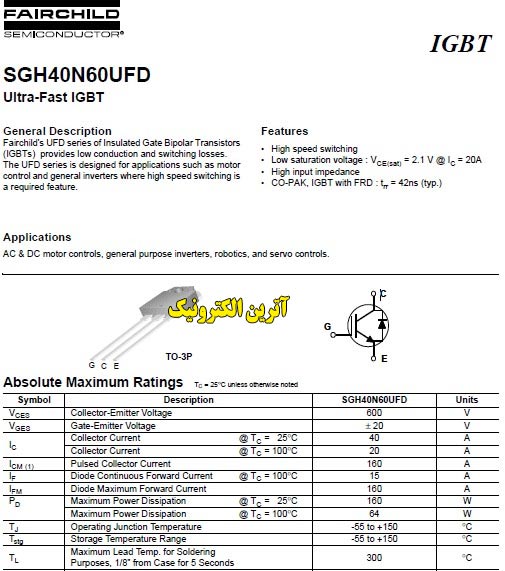

General Description
Fairchild's UFD series of Insulated Gate Bipolar Transistors
(IGBTs) provides low conduction and switching losses.
The UFD series is designed for applications such as motor
control and general inverters where high speed switching is
a required feature..
ویژگی ها :
• High speed switching
• Low saturation voltage : VCE(sat) = 2.1 V @ IC = 20A
• High input impedance
• CO-PAK, IGBT with FRD : trr = 42ns (typ.)
موارد مصرف:
AC & DC motor controls, general purpose inverters, robotics, and servo controls.
