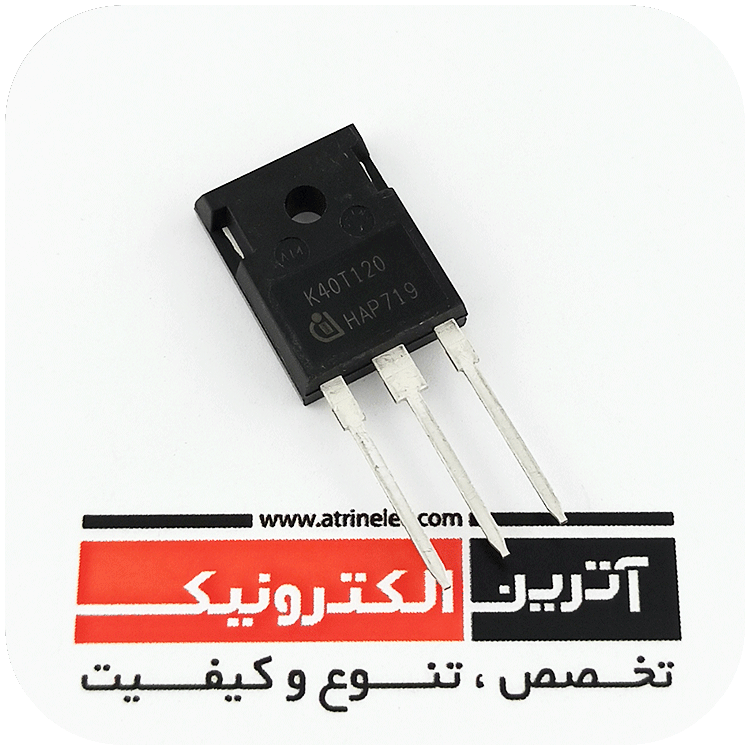

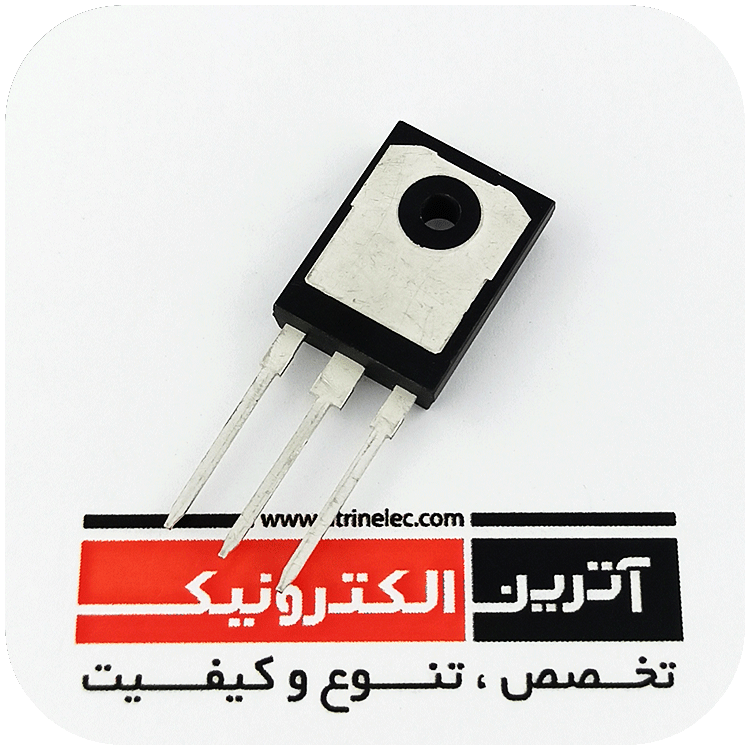

K40T120/IKW40T120 اورجینال اتریش واردات از Digi-Key اتریش

IKW40T120

ای جی بی تی 40 آمپر 1200 ولت ایفینیون اریجینال اتریش/ دیود هرزگرد سریع فرکانس بالا/ 40A, 1200 V,Low Loss DuoPack : IGBT in TrenchStop

تعداد

تخفیف

قیمت

246,500 تومان

+20

0.5 %

245,300 تومان

+50

1.4 %

243,000 تومان

+100

1.9 %

241,900 تومان

موجودی:

افزودن به سبد خرید حذف از سبد

جایگزین: 40QR21/GT40QR21 برند: INFINEON پکیج: TO-247 وزن: 6.2g دیتاشیت

دسته بندی اصلی: الکترونیک جوش و برش

گروه فرعی: IGBT معمولی و ماژول Discrete،سه پایه تمام IGBT ها قطعات الکترونیکی و داخلی ترانزیستور-ماسفت-IGBT همه قطعات داخلی دستگاه جوش

نقد و بررسی اجمالی

ای جی بی تی 40 آمپر 1200 ولت ایفینیون اریجینال اتریش/ دیود هرزگرد سریع فرکانس بالا/ 40A, 1200 V,Low Loss DuoPack : IGBT in TrenchStop

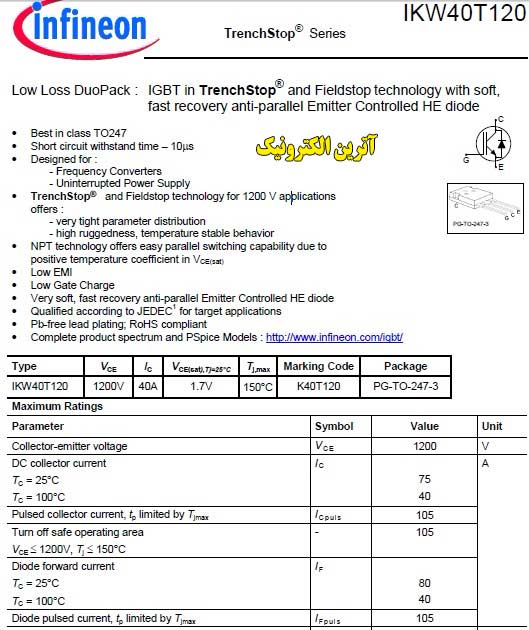

دریافت دیتا شیت

30A, 600 V,Low Loss DuoPack
IGBT in TrenchStop and Fieldstop technology with soft,
fast recovery anti-parallel Emitter Controlled HE diode

ای جی بی تی 40 آمپر 1200 ولت ایفینیون اریجینال اتریش
دیود هرزگرد سریع فرکانس بالا

موارد مصرف:
استفاده در انواع صنایع از جمله پو پی اسUPS و انواع اینورتر
اینورترهای جوشکاری و انواع سوئیچینگ ها

مشخصات:

مشخصات - پارامترها	مقادیر
خانواده	IGBT
سریIGBT	IGBT Transistors
تعداد پین	3
پکیج	TO-247
ولتاژکاری	1200V
جریان کاری	40A
VCE	1200V
IC(25°C)	75A
IC(HIGH TEMP)	40A
VGE	±20V
Ptot-PD	270W
VGE(th)	5-5.8-6.5V
VCE(sat)	1.7-2.3V
ICM-IC PULSE	105A
IF(25°C)	80A
IF(HIGH TEMP)	40A
td(ON)	48ns
tr	34ns
td(off)	480ns
Trr	240ns
IGBT PACK	1
Thermistors	-
ابعاد	16.13x21.10x5.21mm
دمای کاری	150+~40-
برند	INFINEON
کشور سازنده	اتریش
کیفیت	ارجینال واردات از Digi-Key اتریش
نوع مونتاژ	DIP
ویژگی خاص	دیود هرزگرد سریع فرکانس بالا

Best in class TO247
 Short circuit withstand time – 10s
 Designed for :
- Frequency Converters
- Uninterrupted Power Supply
 TrenchStop and Fieldstop technology for 1200 V applications
offers :
- very tight parameter distribution
- high ruggedness, temperature stable behavior
 NPT technology offers easy parallel switching capability due to
positive temperature coefficient in VCE(sat)
 Low EMI
 Low Gate Charge
 Very soft, fast recovery anti-parallel Emitter Controlled HE diode
 Qualified according to JEDEC1 for target applications
 Pb-free lead plating; RoHS compliant
