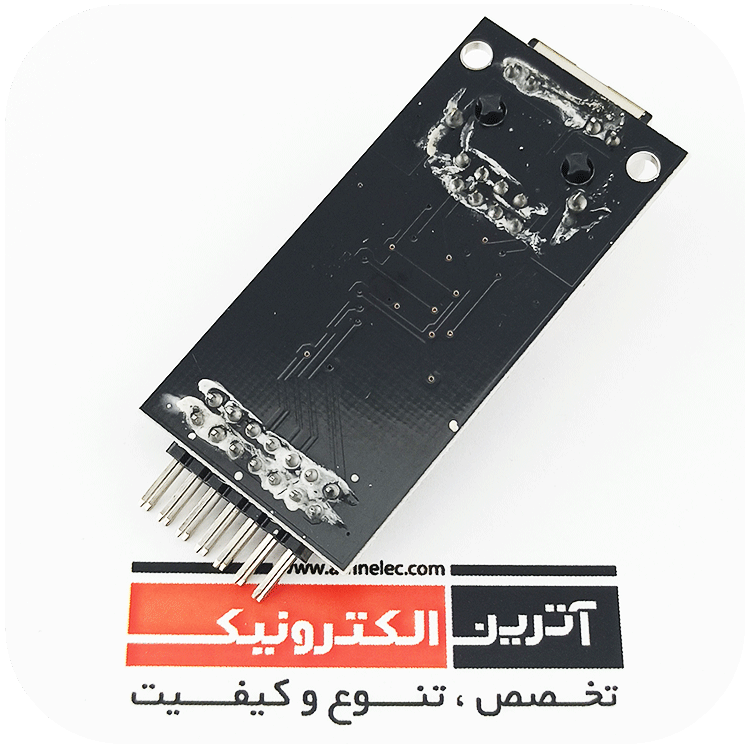

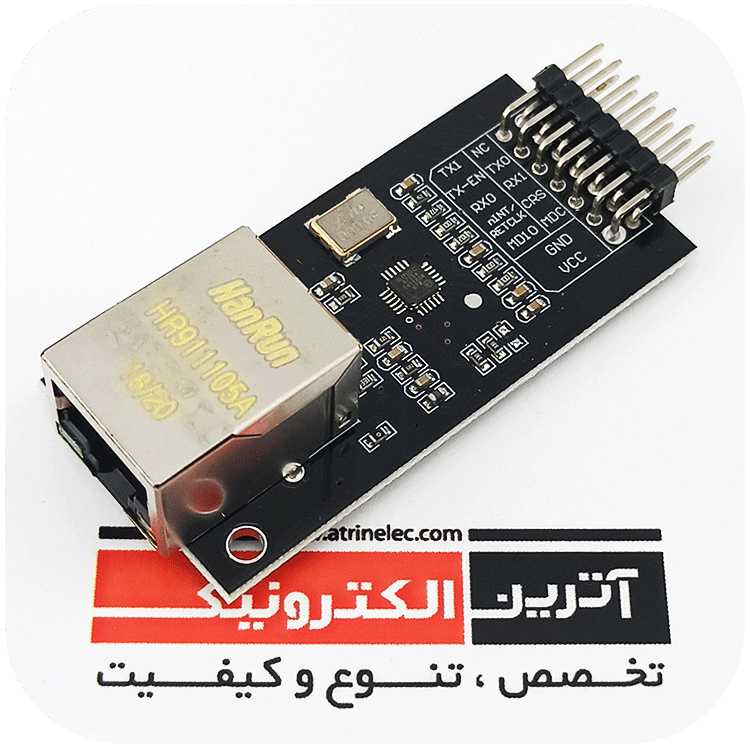

لایه فیزیکی PHY برای راه اندازی شبکه در ARM - یکی از روش های ارتباط با ای سی کنترل های شبکه RMII می باشد که این نوع ارتباط توسط LAN 8720 صورت میگیرد.
برای ایجاد پورت شبکه در میکرو کنترلر های ARM به لایه فیزیکی PHY نیاز است که توسط LAN8720 امکان پذیر می باشد.
این ماژول یکی از بهترین محصولات ارتباطی شرکت Waveshare می باشد و یکی از روش های ارتباط با ای سی کنترل های شبکه RMII بوده که این نوع ارتباط توسط این ماژول صورت میگیرد.
این ای سی لایه فیزیکال قادر است با سرعت 10 و 100 به تبادل اطلاعات بپردازد .
به وسیله ارتباط RMII میتوان به ETHERNET MAC دستیابی پیدا کرد.
یکی دیگر از مزیت این ای سی HP AUTO-MDIX می باشد که باعث می شودنوع کابل ارتباطی DIRECT و CROSS شناسایی گردد.
تغذیه ماژول 3.3 ولت تک می باشد که داخل خود ان رگولاتور 3.3 ولت به 1.2 ولت وجود دارد .
پایه های ماژول تا ولتاژ 3.6 ولت را می تواند تحمل نماید در نتیجه ولتاژی بالاتر مانند 5 ولت به ای سی اسیب جدی وارد خواهد کرد.
LAN8720A.pdf LAN8720A-QFN-Rev-D-Schematic-Checklist
جهت کسب اطلاعات تکمیل تر میتوانید از بخش آموزش سایت آترین الکترونیک به اطلاعات بیشتر دسترسی پیدا کنید.
