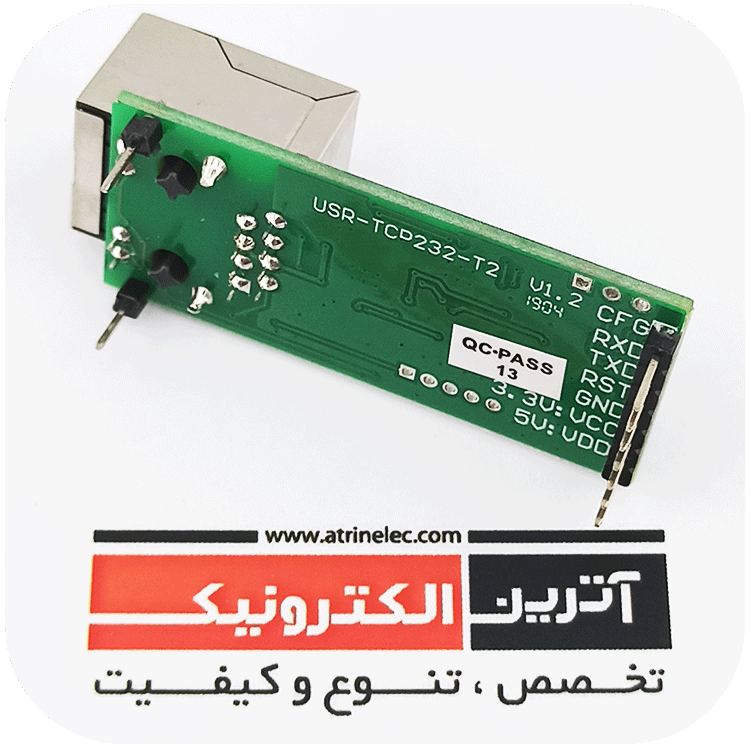

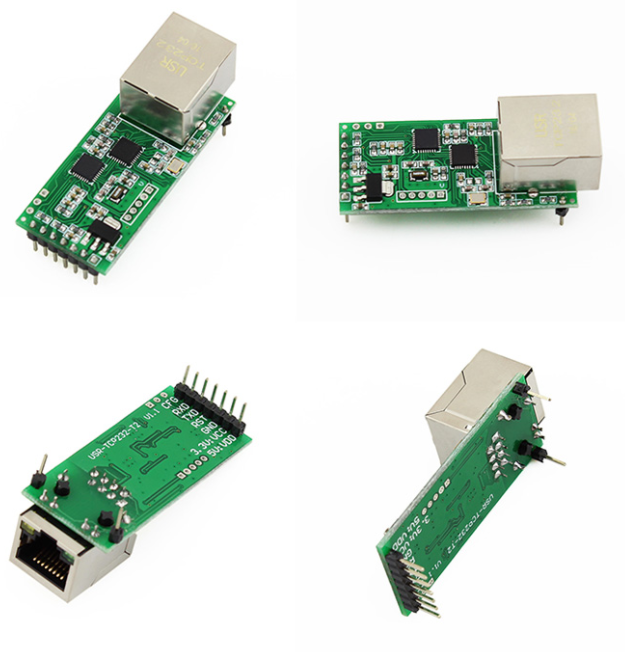

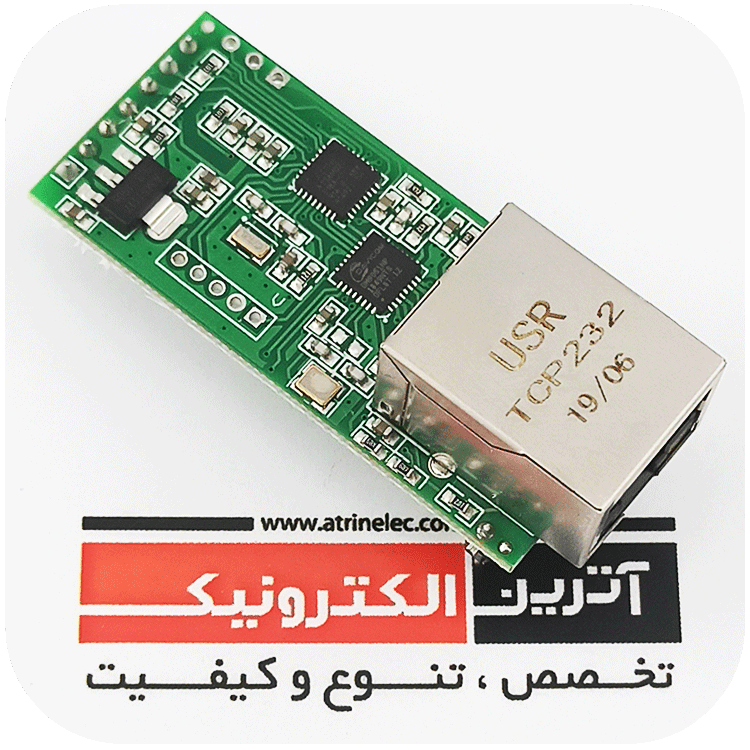

ماژول شبکه ( اترنت) TCP232-T2 اورجینال

نقد و بررسی اجمالی

ماژول اترنت TCP232-T2 مبدل سریال به اترنت TCP/IP که می تواند انتقال دهنده دو طرفه بین سریال و پورت RJ45 باشد و قابلیت پشتیبانی از DHCP و DNS را دارد

جهت تنظیم پارامتر های این ماژول میتوان از webpage و ارتباط نرم افزاری و دستورات At command  استفاده نمود.

سرعت تبادل اطلاعات توسط این ماژول 10/100Mbps بوده و نرخ تبادل دیتا در پروتکل Uart  از  600bps  تا  460.8Kbpsمی باشد.

مدهای کاری ماژول میتواند  TCP Server, TCP Client, UDP Client, UDP Server, HTTPD Client  باشد.

در مد  TCP Server  رنج کلاینت ها میتاند بین اعداد 1 تا 16 باشد که در حالت پیش فرض 4 می باشد و Mac ادرسیونیک بر روی ماژول قرار دارد که قابلیت تغییر توسط کاربر را دارد.

این ماژول که هسته اصلی ان ARM میباشد دارای بافر 6K bytes برای حالت فرستنده و بافر   4K bytes برای گیرنده میباشد.

 دریافت دیتا شیت

 دریافت User-Mannul

 دریافت AT-Command

 دریافت T2-Hardware

:Feature

DHCP &DNS, automatically obtain an IP address and query IP address through serial setting protocol

Set parameters through web page and serial AT command

Upgrade firmware via network

Auto-MDI/MDIX, RJ45 port with 10/100Mbps

Serial port baud rate from 600 bps to 460.8 Kbps, Check bit of None,Odd,Even,Mark and Space

Work mode: TCP Server, TCP Client, UDP Client, UDP Server, HTTPD Client

Support virtual serial port and provide corresponding software USR-VCOM

Heartbeat package mechanism to ensure connection is reliable, put an end to dead link

User-defined registration package mechanism, check connection status and use as custom packet header

Under TCP Server mode, Client number ranges from 1 to 16; default number is 4

The global unique MAC address bought from IEEE, user can define MAC address Restore factory default

Across the gateway, switches, routers

(Can work in LAN, also can work in the Internet (external network

Provide PC TCP/IP socket programming example such as VB,C++,Delphi,Android and IOS

Support customization

:Application

Industrial data transmission, industrial automation

security and protection monitoring, public security

Smart home, power control, environmental monitoring, intelligent agriculture

Door check on work attendance system, POS system, rice selling system

Building automation system, power monitoring, self-service banking system, telecom machine room monitoring
