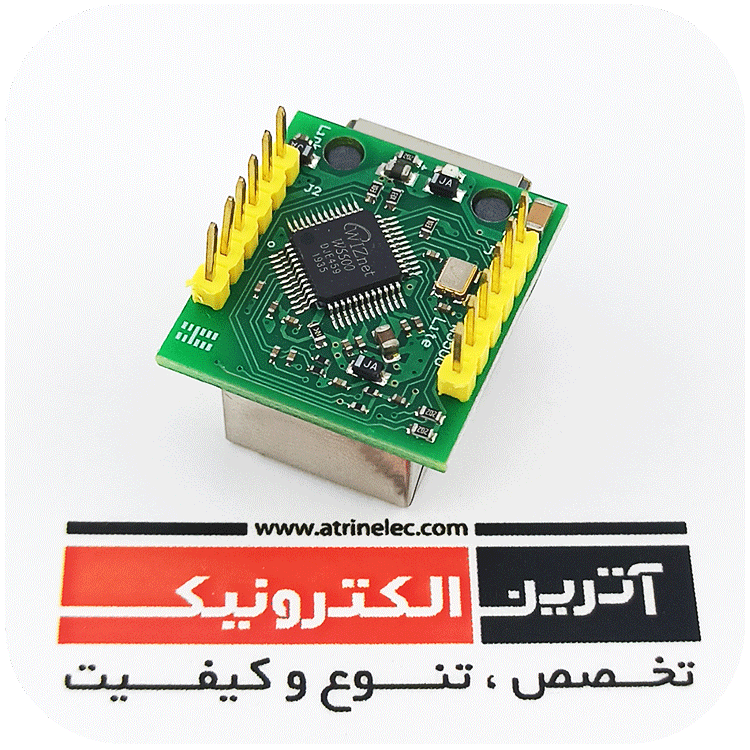

ماژول شبکه ( اترنت) W5500  اورجینال

نقد و بررسی اجمالی

ماژول اترنت و شبکه W5500  مبدل SPI به اترنت قابل پشتیبانی از پروتکل TCP - UDP - IPV4-ICMP-ARP-IGMP-PPPOE .

زول ولتاژ کاری این ماژول 3.3 ولت میباشد اما برای ارتباط میتوان دامنه سیگنال دارای سطح ولتاژ 5 ولت باشد و همچنین برای کارکردن ما به جریان حدود 200 میلی آمپر نیاز دارد. ارتباط بین میکرو کنترلر و ماژول از طریق پر.تکل spi  با سرعن 80 مگاهرتز انجام میگیرد.

این ماژول دارای 32 کیلو بایت بافر داخلی برای نگهداری اطلاعات دریافتی داردو سرعت ارتباطی با شبکه10/100 رو پشتیبانی میکند.

 دریافت دیتا شیت

:Product Description
 USR-ES1 is the Ethernet module of a SPI interface, interface is TTL level of 3.3V, power supply voltage of +3.3V, please ensure that the current is not less than 200mA, voltage is continuous and stable +3.3V
:Function features
High speed SPI interface 80MHz
Hardware-TCPIP-protocol stack user built in, almost without understanding the complex network protocol knowledge
Supports up to 8 Socket
Support TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE protocol
Integration of the data link layer, physical layer
Support the wakeup
(Support high speed serial peripheral interface (SPI model 0, 3
Internal 32K bytes receive buffer
(The embedded 10BaseT/100BaseTX Ethernet physical layer (PHY
(Support auto negotiation (10/100-Based full duplex or half duplex
Does not support the IP patch
The working voltage of 3.3V, I/O and 5V voltage signal
(LED display (full duplex or half duplex, network connection, network speed,active
Pin type package ultra small, convenient for embedded applications
Application of C sample project
:Product characters
;Power supply mode:3.3V external power supply, current should be more than 200mA
;Control interface:The TTL level, 3.3V SPI interface
