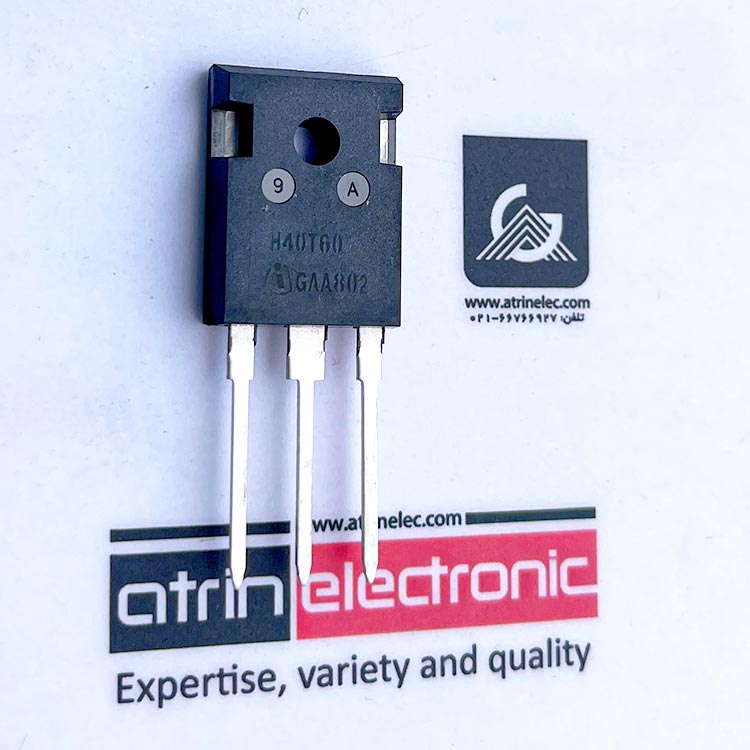

ای جی بی تی 40 آمپر 600 ولت ایفینیون اریجینال چیپ اتریش / دیود هرزگرد سریع فرکانس بالا/ 40A, 600 V Low Loss DuoPack : IGBT in TrenchStop® -technology with anti-parallel diode
Reverse conducting IGBT
مورد مصرف در دستگاه جوشا گام الکتریک مدل 251
Low Loss DuoPack : IGBT in TrenchStop® -technology with anti-parallel diode
Features:
• Very low VCE(sat) 1.5 V (typ.)
• Maximum Junction Temperature 175 °C
• Short circuit withstand time – 5μs
• TrenchStop® and Fieldstop technology for 600 V applications
offers :
- very tight parameter distribution
- high ruggedness, temperature stable behavior
- low VCE(sat)
• Positive temperature coefficient in VCE(sat)
• Low EMI
• Low Gate Charge
• Qualified according to JEDEC1 for target applications
• Pb-free lead plating; RoHS compliant
دیود هرزگرد سریع فرکانس بالا
موارد مصرف:
استفاده در انواع صنایع از جمله پو پی اسUPS و انواع اینورتر
اینورترهای جوشکاری و انواع سوئیچینگ ها
مشخصات:
مشخصات - پارامترها |
مقادیر |
خانواده |
IGBT |
سریIGBT |
IGBT Transistors |
تعداد پین |
3 |
پکیج |
TO-247 |
ولتاژکاری |
600V |
جریان کاری |
40A |
VCE |
600V |
IC(25°C) |
80A |
IC(HIGH TEMP) |
40A |
VGE |
±20V |
Ptot-PD |
305W |
VGE(th) |
4.1-4.9-5.7V |
VCE(sat) |
1.85-2.40V |
ICM-IC PULSE |
120A |
IF(25°C) |
80A |
IF(HIGH TEMP) |
40A |
td(ON) |
- |
tr |
- |
td(off) |
175ns |
Trr |
- |
IGBT PACK |
1 |
Thermistors |
- |
ابعاد |
16.13x21.10x5.21mm |
دمای کاری |
175+~40- |
برند |
INFINEON |
کشور سازنده |
اتریش |
کیفیت |
ارجینال واردات از Digi-Key اتریش |
نوع مونتاژ | DIP |
ویژگی خاص |
دیود هرزگرد سریع فرکانس بالا |
