ارتفاع -- میلی متر (متوسط و پرکاربرد)فریت بید مخصوص نویز گیری پایه های دیودی یا IGBT و یا ماسفتی و خط تغذیه مدارات انواع مدارات الکترونیکی از جمله مدارات اینورتر سایز بزرگ و بسیار کاربردی
فریت بید مخصوص نویز گیری پایه های دیودی یا IGBT و یا ماسفتی
انواع مدارات الکترونیکی از جمله مدارات اینورتر
جوشکاری - یو پی اس و غیره ....

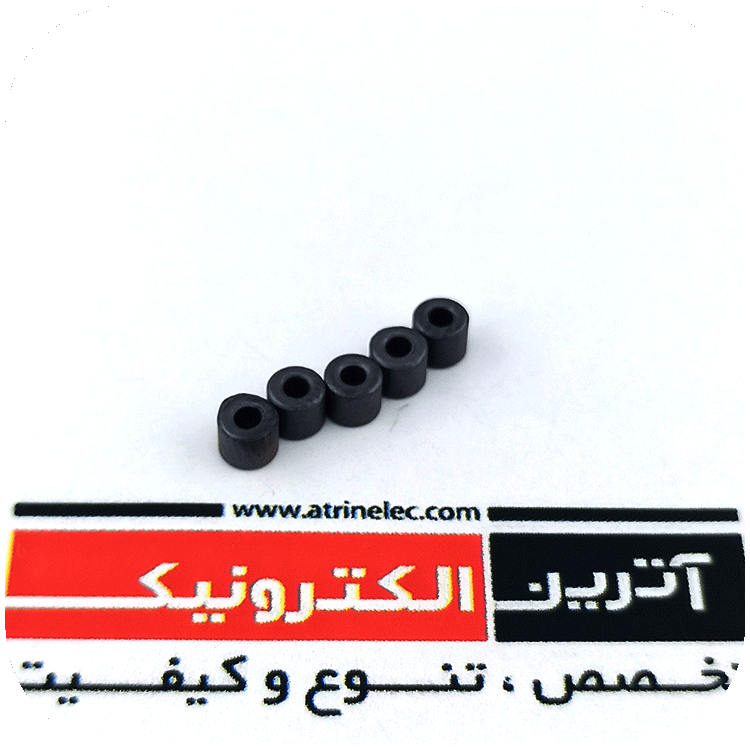

فریت بیدیک قطعه الکترونیکی پسیو میباشد که از جنس فریت میباشد که نویز فرکانس های بالا رو حذف میکند .
به عنوان مثال در نظر بگیریدیه مداری در محیط صنعتی طراحی کرده اید که تغذیه ان توسط یک آداپتور سوئیچینگ اعمال میگردد ،در این مکان ها به دلیل نویز بالای محیط نویز بروی تغذیه اثر میگذارد و مدار شما تداخل ایجاد میگردد که یکی از راه حل های حذف تاثیر نویز به تغذیه مدار استفاده از فریت بید بر روی تغذیه DC اعمالی به مدار می باشد.
به عکس زیر توجه کنید.
عکس بالا نحوه عملکرد حذف نویز از سیگنال را توسط فریت نشان میدهد. منبع
فریت بید ها در سایز ها مختف ساخته شده اند و نحوه استفاده ان به این صورت هست که سیم تغذیه از مرکز هسته ان عبور داده میشود. اگر به سیم تغذیه های سوئیچینگ لپ تاپ توجه کنید میبینید که در نزدیکی سر سوکت تغذیه برآمدگی وجود دارد که این بر آمدگی همان فریت بید میباشد.
منبع عکس لینک
