60A,300V TO-3P ,Ultrafast Recovery Power Rectifier دیود الترا فست 300 ولت 60 آمپر فیرچایلد المان trr = 55ns کاتد مشترک
دیود فست 300 ولت60 آمپر فیرچایلد المان واردات از اتریش - 100 درصد اریجینال کیفیت مخصوص بازار اروپا
60A,300V TO-3P ,Ultrafast Recovery Power Rectifier
دیود الترا فست 300 ولت 60 آمپر فیرچایلد المان
trr = 55ns
کاتد مشترک
استفاده در انواع دستگاه جوش های اینورتری - سوئیچینگ ها - اینورترهای دور و انواع منابع تغذیه و مصارف عمومی الکترونیک و صنعتی
Fairchild Semiconductor Corporation
اطلاعات بیشتر:

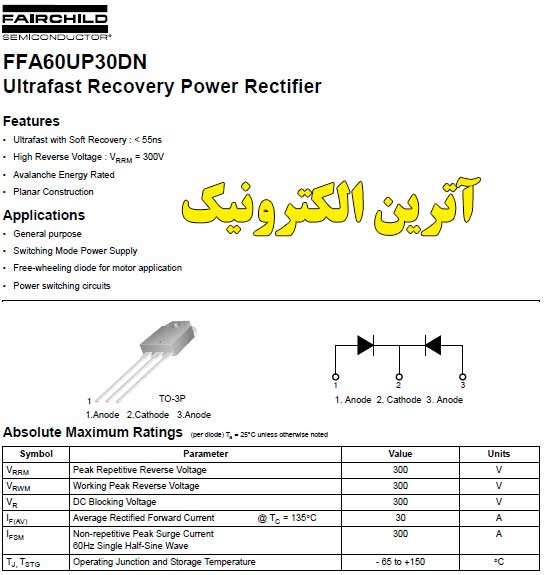

Features
• Ultrafast with Soft Recovery : < 55ns
• High Reverse Voltage : VRRM = 300V
• Avalanche Energy Rated
• Planar Construction
کاربردها :
Applications
• General purpose
• Switching Mode Power Supply
• Free-wheeling diode for motor application
• Power switching circuits
BOA.jpg)
|
ویژگی |
مقادیر |
|
خانواده |
دیود |
|
سری دیود |
دیودالترا فست |
| تعداد پین | 3 |
| پکیج |
TO-3P |
| ولتاژکاری |
300V |
| جریان کاری |
60A |
| توان |
- |
| VZ |
- |
| VRRM | 300V |
| VRMS |
- |
| VDC |
- |
|
VF |
- |
| (IF(AV)-I(AV |
30A |
|
IFRM |
- |
|
IFSM |
300A |
|
(IR(25°C |
- |
|
(IR(HIGH TEMP |
- |
|
CJ |
- |
|
Trr |
55ns |
|
ابعاد |
15.60x19.90x4.80mm |
|
دمای کاری |
150+~65- |
|
برند |
FAIRCHILD |
|
کشور سازنده |
آلمان |
|
کیفیت |
ارجینال |
|
نوع مونتاژ |
DIP |
|
ویژگی خاص |
کاتد مشترک |
