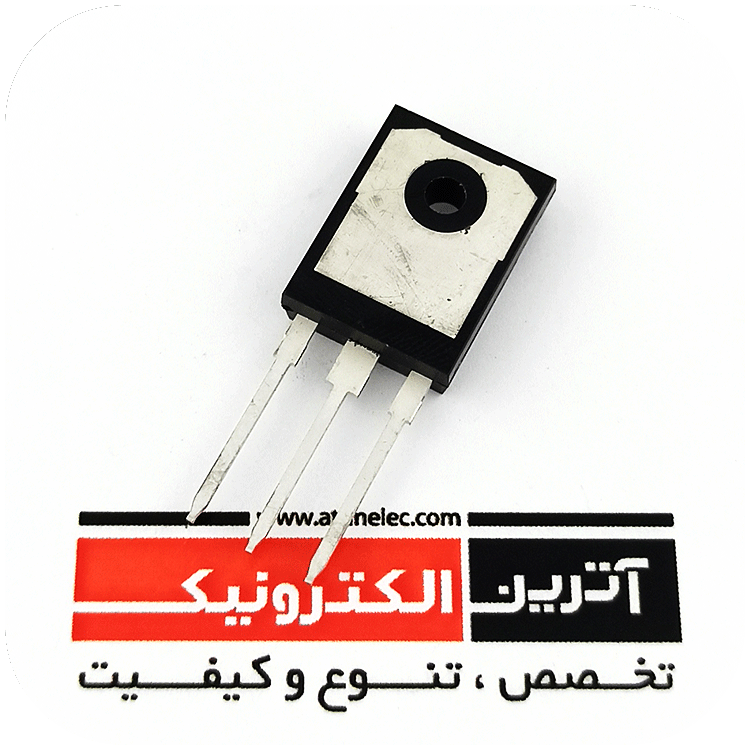

ای جی بی تی فست 48 آمپر 600 ولتIXYS اریجینال المان مونتاژ کره/ دیود هرزگرد سریع فرکانس بالا/ GenX3TM 600V IGBT/ 48A, 600 V, High speed PT IGBT for/ 40-100kHz Switching/ IGBT فرکانس بالا

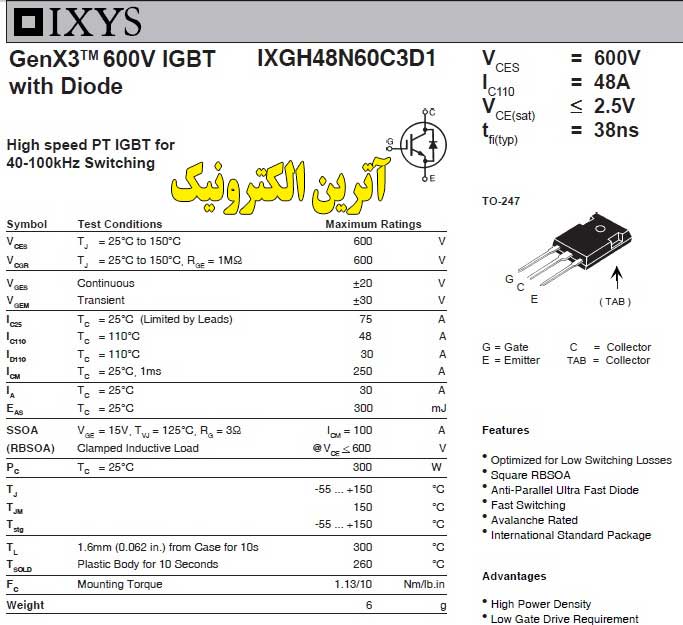

GenX3TM 600V IGBT
48A, 600 V, High speed PT IGBT for
40-100kHz Switching
ای جی بی تی فست 48 آمپر 600 ولتIXYS اریجینال المان مونتاژ کره
دیود هرزگرد سریع فرکانس بالا
IGBT فرکانس بالا
IXYS CORPORATION
موارد مصرف:
استفاده در انواع صنایع از جمله پو پی اسUPS و انواع اینورتر
اینورترهای جوشکاری و انواع سوئیچینگ ها
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Transistors |
|
تعداد پین |
3 |
|
پکیج |
TO-247 |
|
ولتاژکاری |
600V |
|
جریان کاری |
48A |
|
VCE |
600V |
| IC(25°C) |
75A |
|
IC(HIGH TEMP) |
48A |
|
VGE |
±20V |
|
Ptot-PD |
300W |
|
VGE(th) |
3-5.5V |
|
VCE(sat) |
2.3-2.5V |
|
ICM-IC PULSE |
250A |
|
IF(25°C) |
- |
|
IF(HIGH TEMP) |
- |
|
td(ON) |
19ns |
|
tr |
26ns |
|
td(off) |
60ns |
|
Trr |
100ns |
|
IGBT PACK |
1 |
|
Thermistors |
- |
|
ابعاد |
16.26x21.46x5.3mm |
|
دمای کاری |
150+~55- |
|
برند |
IXYS |
|
کشور سازنده |
ساخت آلمان مونتاژ کره جنوبی |
|
کیفیت |
ارجینال آلمان |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
دیود هرزگرد سریع فرکانس بالا |
