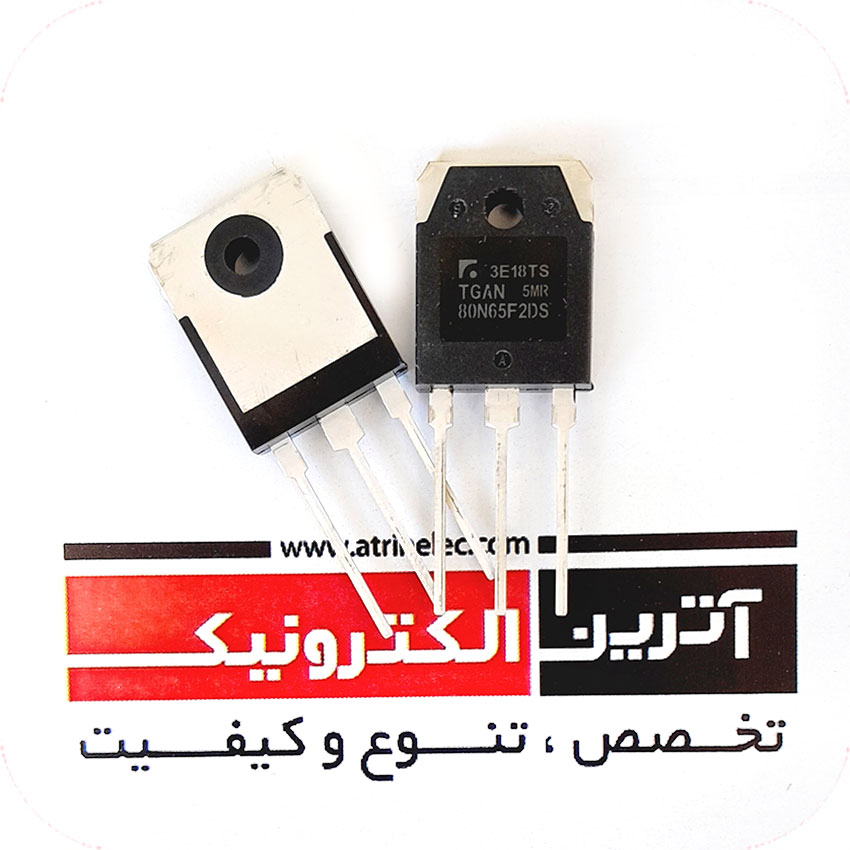

ای جی بی تی الترا فست 80 آمپر 650 ولت دیود هرزگرد سریع فرکانس بالا 80A, 650 V, Field Stop Trench IGBT
Features:
•650V Field Stop Trench IGBT Technology
•Low Switching Loss for a Wide Temperature Range
•Positive Temperature Coefficient
•Easy Parallel Operation
•RoHSCompliant
•JEDEC Qualification
Applications :
UPS, Welder, Inverter, Solar
موارد مصرف:
استفاده در انواع صنایع از جمله پو پی اسUPS و انواع اینورتر
اینورترهای جوشکاری و انواع سوئیچینگ ها
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Transistors |
|
تعداد پین |
3 |
|
پکیج |
TO-3PN |
|
ولتاژکاری |
650V |
|
جریان کاری |
80A |
|
VCE |
600V |
| IC(25°C) |
160 |
|
IC(HIGH TEMP) |
80 |
|
VGE |
±20V |
|
Ptot-PD |
- |
|
VGE(th) |
- |
|
VCE(sat) |
- |
|
ICM-IC PULSE |
- |
|
IF(25°C) |
- |
|
IF(HIGH TEMP) |
- |
|
td(ON) |
- |
|
tr |
- |
|
td(off) |
- |
|
Trr |
- |
|
IGBT PACK |
1 |
|
Thermistors |
- |
|
ابعاد |
16.26x21.46x5.31mm |
|
دمای کاری |
175+~40- |
|
برند |
trinno |
|
کشور سازنده |
کره جنوبی |
|
کیفیت |
ارجینال-کیفیت خوب |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
دیود هرزگرد سریع فرکانس بالا |
