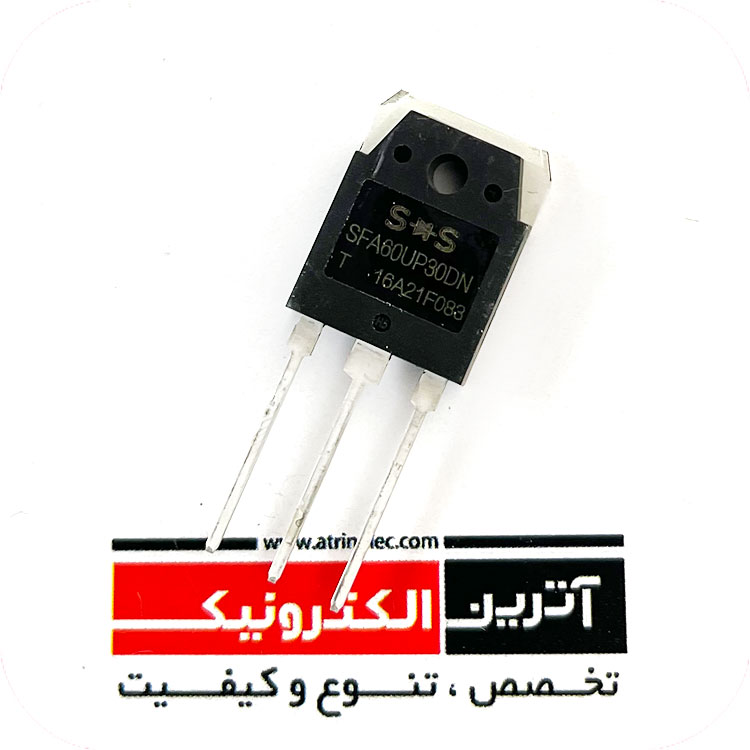

60A,300V TO-3P , Ultrafast Dual Diode دیود الترا فست 300 ولت 60 آمپر trr = 55ns کاتد مشترک
Sunnychip Semiconductor Company-60A, 300V Ultrafast Dual Diode Features • Ultrafast Soft Recovery: t rr =55ns (max)
استفاده در انواع دستگاه جوش های اینورتری - سوئیچینگ ها - اینورترهای دور و انواع منابع تغذیه و مصارف عمومی الکترونیک و صنعتی
معادل F60UP30DN/FFA60UP30DN
اطلاعات بیشتر:
Features
• Ultrafast Soft Recovery: Trr=32ns
• Typical Forward Voltage: VF=0.966V
• Reverse Voltage: VRRM=200V
•Avalanche Energy Rated
Applications
• General Rectifier
• Output Rectifier in Switching Power Supply & Welder
• FWD for Motor Application
Description
The SFA50UP20DN is an ultrafast dual diode with
low forward voltage drop. This device is designed for
FWD in motor and power switching applications, It is
specially suited for use in switching power supplies
and industrial applications as welder.
|
ویژگی |
مقادیر |
|
خانواده |
دیود |
|
سری دیود |
دیودالترا فست |
| تعداد پین | 3 |
| پکیج |
TO-3P |
| ولتاژکاری |
300V |
| جریان کاری |
60A |
| توان |
- |
| VZ |
- |
| VRRM | 300V |
| VRMS |
- |
| VDC |
- |
|
VF |
- |
| (IF(AV)-I(AV |
60A |
|
IFRM |
- |
|
IFSM |
300A |
|
(IR(25°C |
- |
|
(IR(HIGH TEMP |
- |
|
CJ |
- |
|
Trr |
32ns |
|
ابعاد |
15.60x19.90x4.80mm |
|
دمای کاری |
150+~65- |
|
برند |
SS |
|
کشور سازنده |
چین-تایوان |
|
کیفیت |
اورجینال |
|
نوع مونتاژ |
DIP |
|
ویژگی خاص |
کاتد مشترک |
