آیسی گیت درایور IGBT و ماسفت اپتوکوپلری خروجی 1.5 آمپر IGBT Gate Drive Power MOS FET Gate Drive,DIP-8
IGBT Gate Drive
Power MOS FET Gate Drive,DIP-8
Transistor Inverter
Inverter For Air Conditionor دریافت دیتا شیت

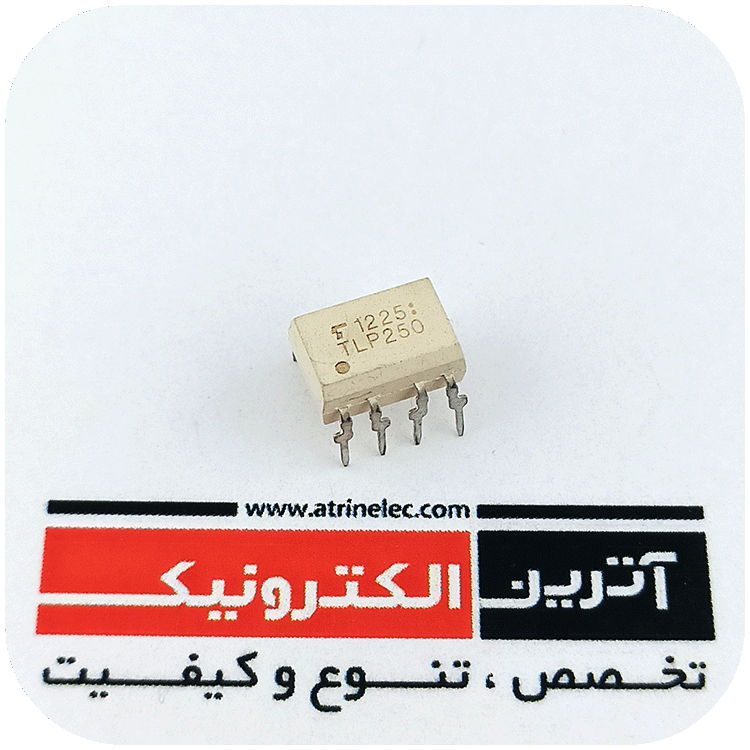

آیسی گیت درایور IGBT و ماسفت اپتوکوپلری خروجی 1.5 آمپر
اریجینال توشیبا ژاپن - مونتاژ تایلند(گالری تصاویر)
موارد مصرف:
استفاده در انواع صنایع از جمله بردهای درایو دستگاه های جوش و برش و اینورتری
مخابراتی
مدارات عمومی
درایورهای دور موتور و .....
توضیحات:
The TOSHIBA TLP250 consists of a GaAlAs light emitting diode and a integrated photodetector
This unit is 8−lead DIP package
TLP250 is suitable for gate driving circuit of IGBT or power MOS FET
مشخصات بیشتر:
Input threshold current: IF=5mA(max.)
• Supply current (ICC): 11mA(max.)
• Supply voltage (VCC): 10−35V
• Output current (IO): ±1.5A (max.)
• Switching time (tpLH/tpHL): 1.5μs(max.)
• Isolation voltage: 2500Vrms(min.)
• UL recognized: UL1577, file No.E67349
دیاگرام:
