600V 75A,HIGH SPEED IGBT ای جی بی تی فست 75 آمپر 600 ولت فوجی دیود هرزگرد سریع-فوجی الکتریک ژاپن

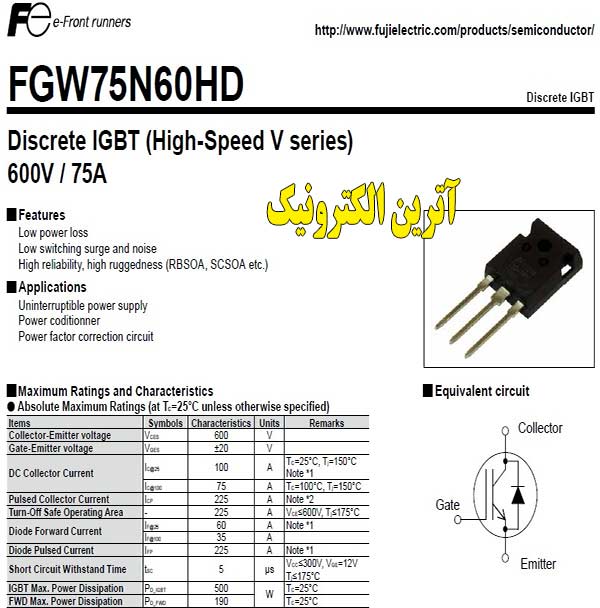

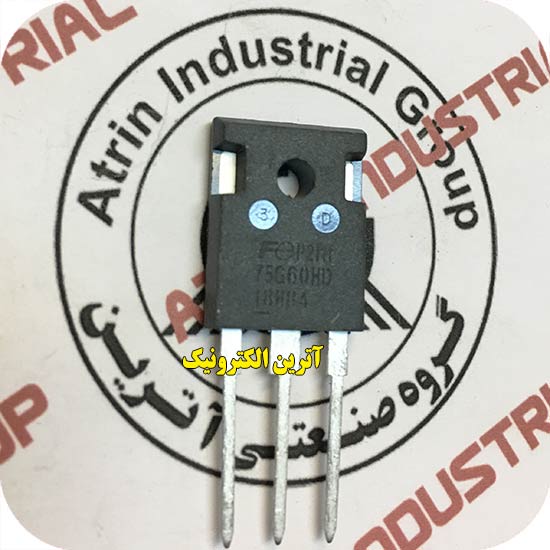

600V 75A,HIGH SPEED IGBT
ای جی بی تی فست 75 آمپر 600 ولت فوجی
دیود هرزگرد سریع
موارد مصرف:
استفاده در انواع صنایع از جمله پو پی اسUPS و انواع اینورتر
اینورترهای جوشکاری و انواع سوئیچینگ ها
فوجی الکتریک ژاپن
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Transistors |
|
تعداد پین |
3 |
|
پکیج |
TO-247 |
|
ولتاژکاری |
600V |
|
جریان کاری |
75A |
|
VCE |
600V |
| IC(25°C) |
100A |
|
IC(HIGH TEMP) |
75A |
|
VGE |
±20V |
|
Ptot-PD |
500W |
|
VGE(th) |
4-5-6V |
|
VCE(sat) |
1.5-1.95V |
|
ICM-IC PULSE |
225A |
|
IF(25°C) |
60A |
|
IF(HIGH TEMP) |
30A |
|
td(ON) |
45ns |
|
tr |
130ns |
|
td(off) |
450ns |
|
Trr |
26-36ns |
|
IGBT PACK |
1 |
|
Thermistors |
- |
|
ابعاد |
15.9x20.95x5.03mm |
|
دمای کاری |
175+~40- |
|
برند |
FUJI |
|
کشور سازنده |
- |
|
کیفیت |
فوجی الکتریک ژاپن |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
دیود هرزگرد سریع فرکانس بالا |
Features:
