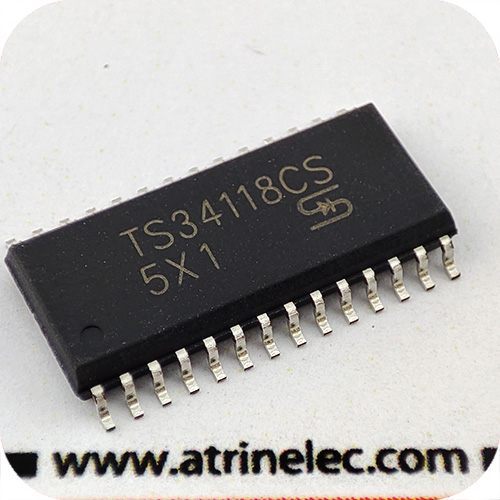

تراشه سوییچ صدا TS34118CS Voice Switched Speakerphone Circuit
تضعیفکنندههای انتقال و دریافت که به صورت مکمل عمل میکنند، آشکارسازهای سطح در ورودی و خروجی هر دو تضعیفکننده، و مانیتورهای نویز پسزمینه برای کانالهای ارسال و دریافت هستند. یک آشکارساز زنگ شماره گیری از ضعیف شدن صفحه توسط مدار کنترل بر نویز پس زمینه دریافت جلوگیری می کند. همچنین شامل دو تقویت کننده درایو خط است که می تواند برای تشکیل یک شبکه هیبریدی در ارتباط با یک ترانسفورماتور کوپلینگ خارجی استفاده شود. از یک فیلتر بالاگذر میتوان برای فیلتر کردن نویز 60 هرتز در کانال دریافت یا برای سایر عملکردهای فیلتر استفاده کرد. یک پین غیرفعال کنندۀ تراشه اجازه میدهد تا کل مدار را خاموش کند تا در حلقههای طولانی که جریان حلقه در آنها حداقل است، انرژی ذخیره شود. TS34118 را میتوان با استفاده از منبع تغذیه به کار انداخت، یا می توان آن را از خط تلفن تغذیه کرد که معمولاً به 5.0 میلی آمپر نیاز دارد.TS34118 می تواند مستقیماً به Tip and Ring (از طریق ترانسفورماتور کوپلینگ) برای عملکرد مستقل متصل شود، یا می توان آن را در ارتباط با شبکه گفتار گوشی و/یا سایر ویژگی های یک تلفن ویژه استفاده کرد.
Features
● Improved attenuator gain range: 52dB between
transmit and receive.
● Low voltage operation for line-power application
(3V~6.5V).
● 4-point signal sensing for improved sensitivity
● Back ground noise monitors for both transmit and
receive paths.
● Compatible with TS34119 speaker amplifier.
● Microphone amplifier gain set by external resistorsmute
function included.
● Chip disable for active/standby operation.
