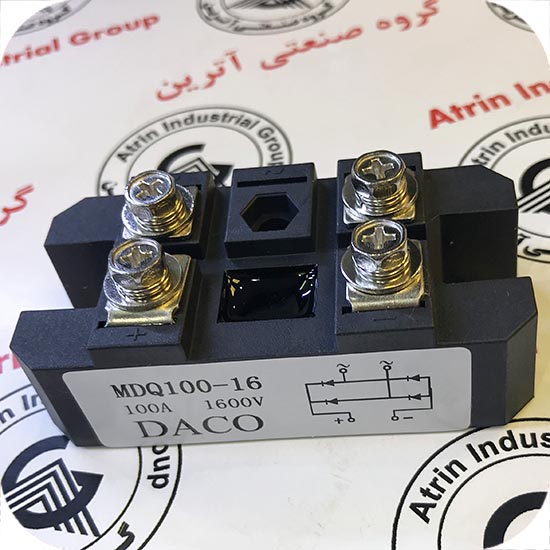

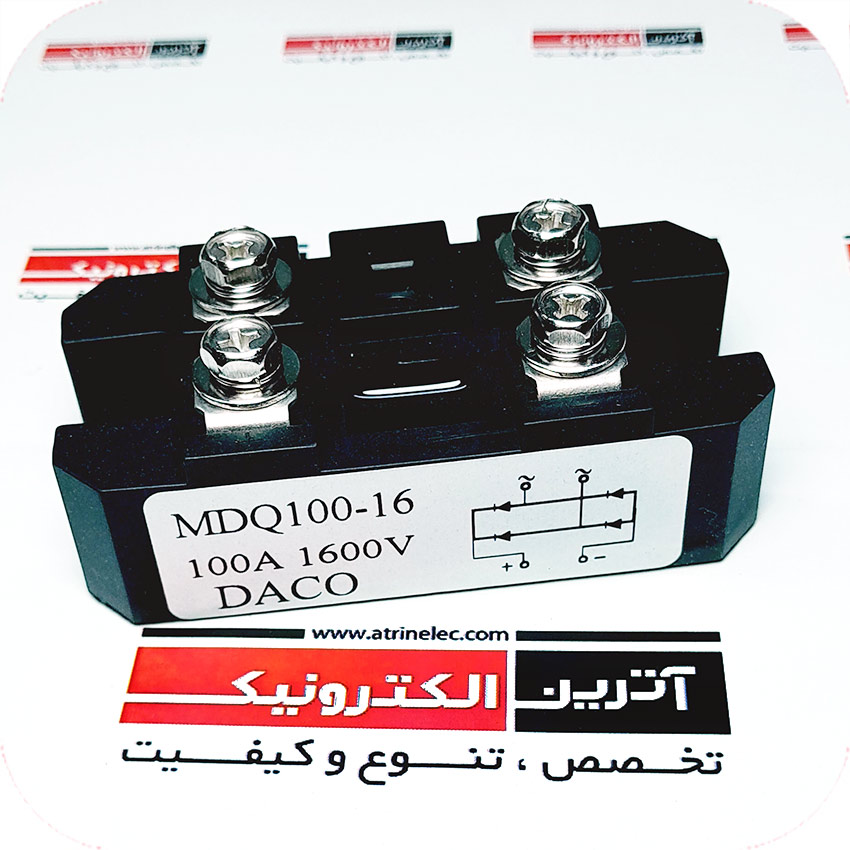

ماژول پل دیود تکفاز پر قدرت 100 آمپر 1600 ولت 100A,1600V ,SINGLE-PHASE BRIDGE RECTIFIER
100A,1600V ,SINGLE-PHASE BRIDGE RECTIFIER
ماژول پل دیود تکفاز پر قدرت 100 آمپر 1600 ولت
بسیار پرقدرت
100 آمپر واقعی
بدنه عایق و پلاستیک خاص
تکفاز و کاملا صنعتی باطول عمر بالا
SINGLE-PHASE BRIDGE RECTIFIER GLASS PASSIVATED BRIDGE RECTIFIERS REVERSE VOLTAGE 50 to 1000 Volts FORWARD CURRENT 50 Ampere
موارد استفاده :
استفاده در اکثر صنایع از جمله انواع سوئیچینگ ها - اینورترها - مدارات قدرت - مدارات مخابراتی و دستگاه های جوش اینورتری و غیره ....
Rating to 1000V PRV
High efficiency
Glass passivated chip junction
Electrically isolated metal case for maximum heat
Dissipation
The plastic material has UL flammability classification 94V-0
Electrically isolated base-2500 Vlots
|
ویژگی |
مقادیر |
|
خانواده |
دیود |
|
سری دیود |
پل دیود تک فاز |
| تعداد پین | 4 |
| پکیج |
- |
| ولتاژکاری |
1600V |
| جریان کاری |
100A |
| توان |
- |
| VZ |
- |
| VRRM | 1600V |
| VRMS |
1700V |
| VDC |
- |
|
VF |
- |
| (IF(AV)-I(AV |
100A |
|
IFRM |
- |
|
IFSM |
920A |
|
(IR(25°C |
- |
|
(IR(HIGH TEMP |
- |
|
CJ |
- |
|
Trr |
- |
|
ابعاد |
32x32x11 |
|
دمای کاری |
150+~40- |
|
برند |
DACO |
|
کشور سازنده |
تایوان |
|
کیفیت |
ارجینال |
|
نوع مونتاژ |
DIP |
|
ویژگی خاص |
بدنه عایق و پلاستیک خاص |
