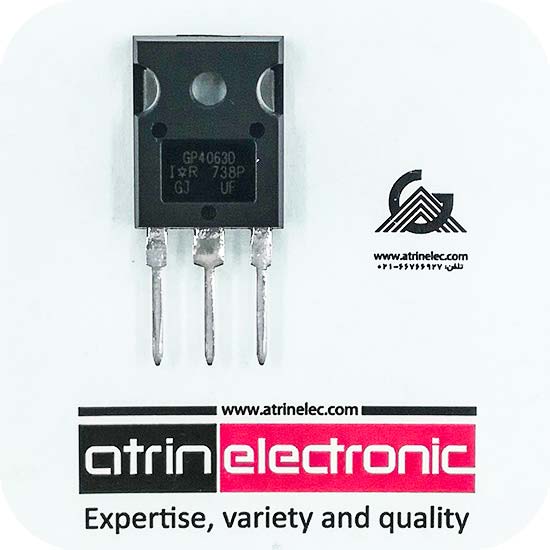

ای جی بی تی فست 48 آمپر 600 ولتIR اریجینال مکزیک دیود هرزگرد سریع فرکانس بالا IGBT Trench 600V 48A 454W Through Hole TO-247AD n-channel ULTRAFAST SOFT RECOVERY DIODE IRGP4063PbF IRGP4063-EPbF
IGBT Trench 600V 75A 454W Through Hole TO-247AD
n-channel ULTRAFAST SOFT RECOVERY DIODE
ای جی بی تی فست 48 آمپر 600 ولتIR اریجینال مکزیک
دیود هرزگرد سریع فرکانس بالا
INTERNATIONAL RECTIFIER
VCES = 600V
IC = 48A, TC = 100°C
tSC ≥ 5μs, TJ(max) = 175°C
VCE(on) typ. = 1.65V
موارد مصرف:
استفاده در انواع صنایع از جمله پو پی اسUPS و انواع اینورتر
اینورترهای جوشکاری و انواع سوئیچینگ ها
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Transistors |
|
تعداد پین |
3 |
|
پکیج |
TO-247 |
|
ولتاژکاری |
600V |
|
جریان کاری |
48A |
|
VCE |
600V |
| IC(25°C) |
140A |
|
IC(HIGH TEMP) |
90A |
|
VGE |
±20V |
|
Ptot-PD |
454W |
|
VGE(th) |
4-6.5V |
|
VCE(sat) |
1.7-2.1V |
|
ICM-IC PULSE |
225A |
|
IF(25°C) |
140A |
|
IF(HIGH TEMP) |
90A |
|
td(ON) |
50ns |
|
tr |
70ns |
|
td(off) |
200ns |
|
Trr |
155ns |
|
IGBT PACK |
1 |
|
Thermistors |
- |
|
ابعاد |
15.87x20.70x5.31mm |
|
دمای کاری |
175+~55- |
|
برند |
IR |
|
کشور سازنده |
- |
|
کیفیت |
اریجینال مونتاژ مکزیک |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
دیود هرزگرد سریع فرکانس بالا |
