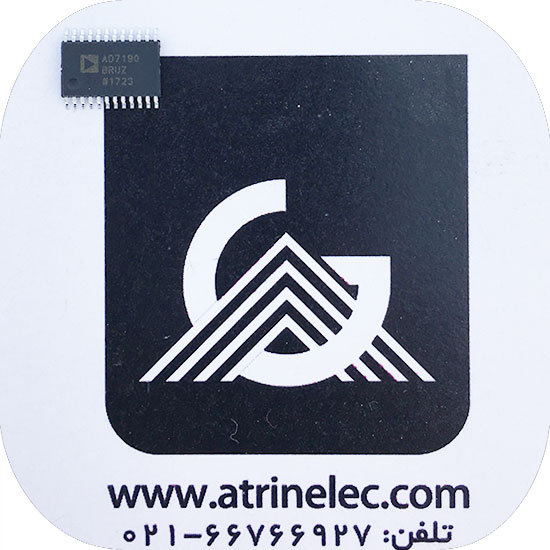

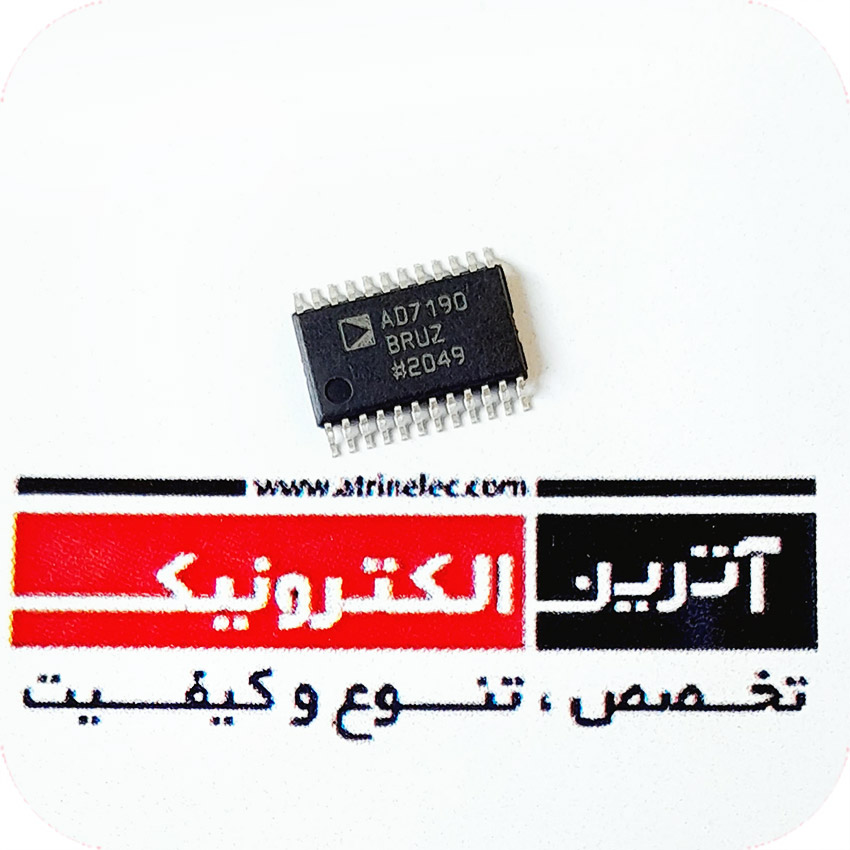

AD7190BRUZ اریجینال-کیفیت بالا

نقد و بررسی اجمالی

4.8kHz Ultralow Noise 24-Bit Sigma-Delta ADC with PGA مبدل آنالوگ به دیجیتال 24 بیت 4 کاناله با خروجی سریال

 دریافت دیتا شیت

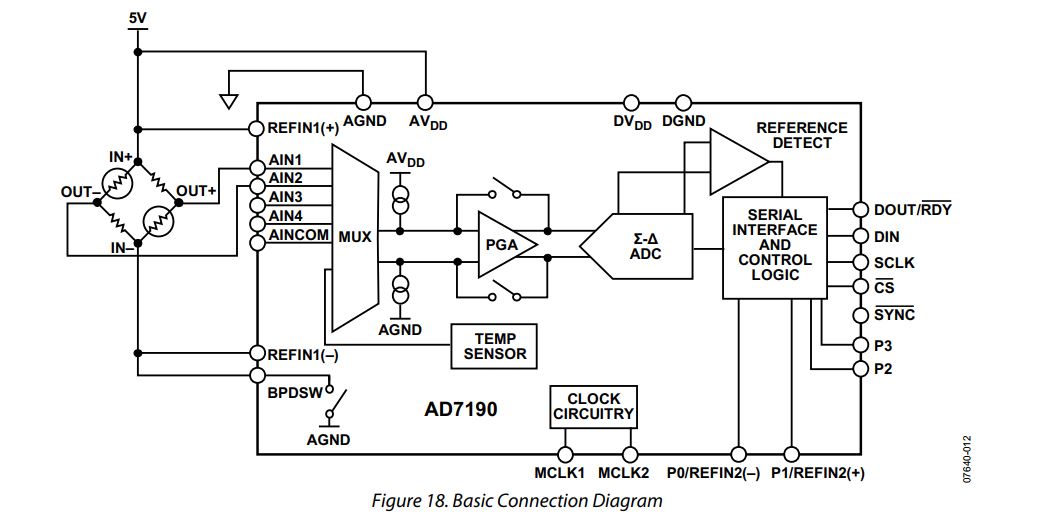

The AD7190 is a low noise, complete analog front end for high
precision measurement applications. It contains a low noise,
24-bit sigma-delta (∑-Δ) analog to digital converter (ADC).
The on-chip low noise gain stage means that signals of small
amplitude can be interfaced directly to the ADC.
The device can be configured to have two differential inputs or
four pseudo differential inputs. The on-chip channel sequencer
allows several channels to be enabled, and the AD7190
sequentially converts on each enabled channel. This simplifies
communication with the part. The on-chip 4.92 MHz clock can
be used as the clock source to the ADC or, alternatively, an
external clock or crystal can be used. The output data rate from
the part can be varied from 4.7 Hz to 4.8 kHz.

ای سی AD7190BRUZ یک مبدل آنالوگ به دیجیتال 24 بیت می باشد.

از مزیت های مهم این ای سی وجود 4 کانال ورودی با نرخ نمونه برداری 4.8 کیلوهرتز می باشد.

خروجی دیتا ای سی طبق پروتکل SPI-3WIRE می باشد.

ولتاژ کاری آی سی ولتاژ 5 ولت و تغذیه بخش دیجیتال نیز بین 2.7 تا 5.25 ولت است. جریان مصرفی آن در حدود 6 میلی آمپر است.

مشخصات:

KEY FEATURES
FEATURES
RMS noise: 8.5 nV @ 4.7 Hz (gain = 128)
16 noise free bits @ 2.4 kHz (gain = 128)
Up to 22.5 noise free bits (gain = 1)
Offset drift: 5 nV/°C
Gain drift: 1 ppm/°C
Specified drift over time
2 differential/4 pseudo differential input channels
Automatic channel sequencer
Programmable gain (1 to 128)
Output data rate: 4.7 Hz to 4.8 kHz
Internal or external clock
Simultaneous 50 Hz/60 Hz rejection
4 general-purpose digital outputs
Power supply
AVDD: 4.75 V to 5.25 V
DVDD: 2.7 V to 5.25 V
Current: 6 mA
Temperature range: –40°C to +105°C
Interface
3-wire serial
SPI, QSPI™, MICROWIRE™, and DSP compatible
Schmitt trigger on SCLK
