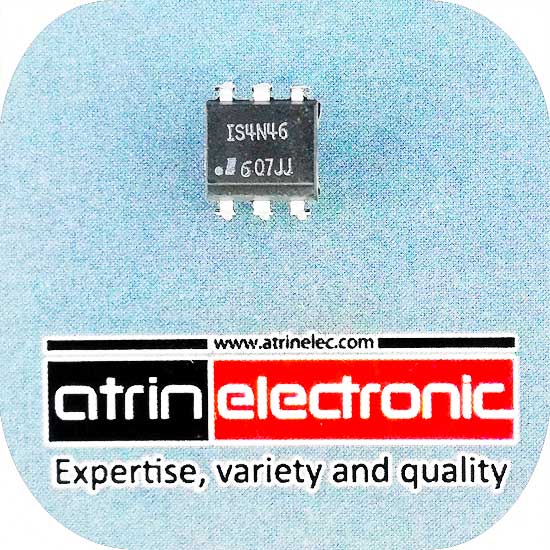

اپتوکوپلر 1 کانال 6 پین High Gain Darlington Output Optocouplers اورجینال
موارد مصرف:
استفاده در انواع صنایع از جمله بردهای درایور
مخابراتی
مدارات عمومی
درایورهای دور موتور و .....
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
المان قطع ووصل جریان وولتاژالمان محافظت |
|
سری |
اپتوکوپلر Optocoupler |
|
تعداد پین |
6 |
|
پکیج |
DIP-6 |
|
VR |
1.4V |
|
IF |
20mA |
|
IFSM |
2.5A |
| VDRM |
- |
|
VCEO |
70V |
|
VISO |
2500V |
|
Ptot-PD |
135mW |
|
تعداد خروجی |
1 |
|

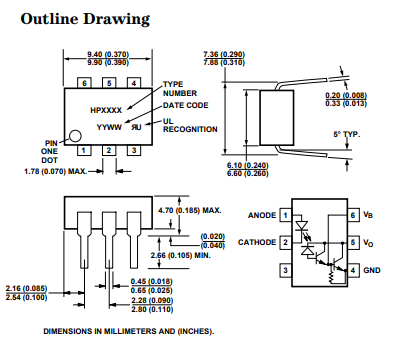

ابعاد |
8.89x6.60x2.54mm |
|
دمای کاری |
85+~40- |
|
برند |
- |
|
کشور سازنده |
- |
|
کیفیت |
اورجینال |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
High Gain Darlington Output |
Features
High Current Transfer Ratio–1500% Typical•
Low Input Current Requirement–0.5 mA •
Performance Guaranteed over 0°C to 70°C Temperature Range•
Internal Base-Emitter Resistor Minimizes Output Leakage •
Gain-Bandwidth Adjustment Pin•
Safety Approval UL Recognized -2500 V rms for 1 Minute CSA Approved•
Applications
Telephone Ring Detector•
Digital Logic Ground Isolation•
Low Input Current Line Receiver•
Line Voltage Status Indicator–Low Input Power Dissipation•
Logic to Reed Relay Interface•
Level Shifting •
Interface Between Logic Families•
