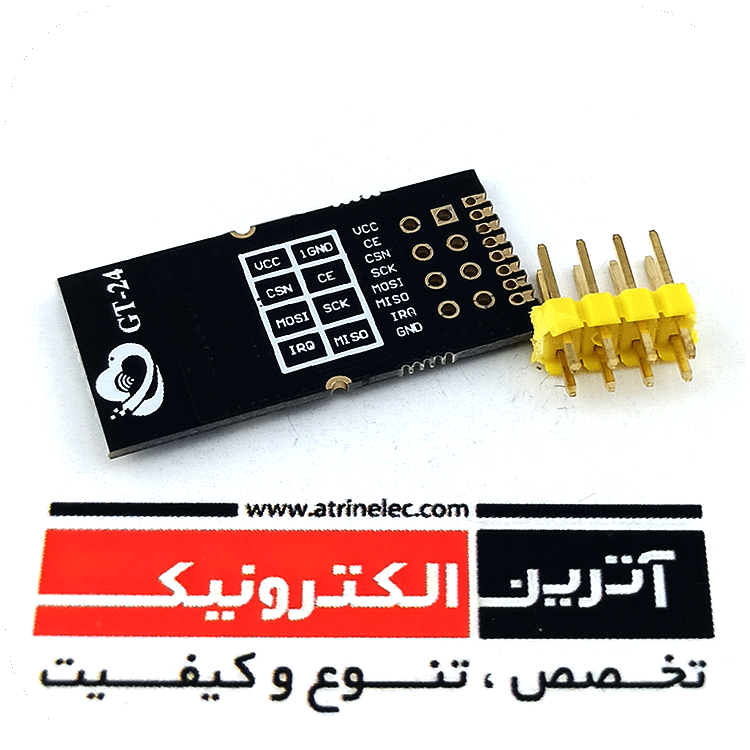

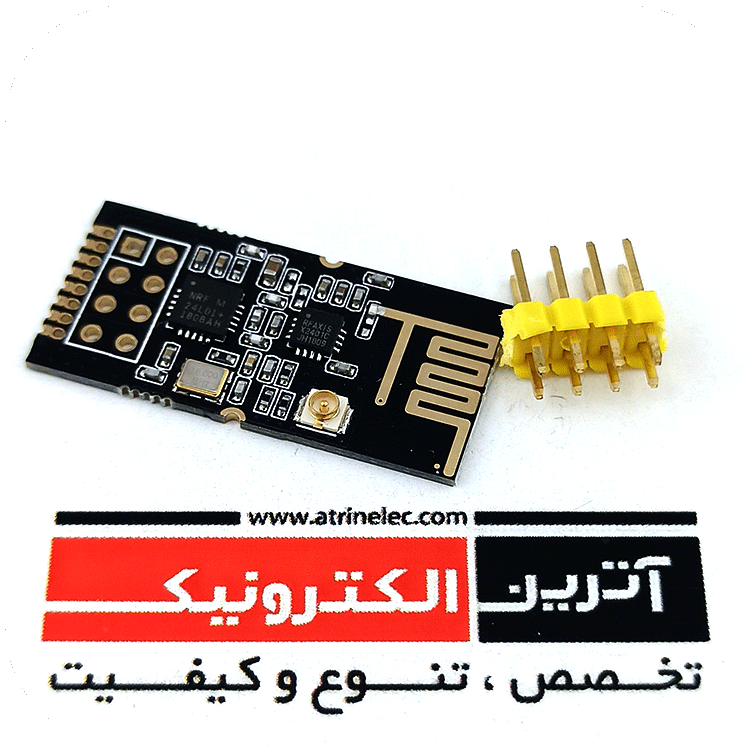

چیپ مخابراتی وایرلس آپدیت شده +NRF24L01 با PA + LNA برد 1000 متر (فضای باز )
ماژول فرستنده و گيرنده مخابراتی با چیپ +NRF24L01 نمونه تصحیح شده با امکانات بیشتر و دیتا ریت بالاتر از چیپ NRF2401 است این ماژول دارای یک چیپ تقویت کننده است که به شما بردی تا حدود 1000 متر می دهد که نسبت به سایر ماژول های NRF24L01 در حال حاضر بیشترین برد ممکن می باشد.

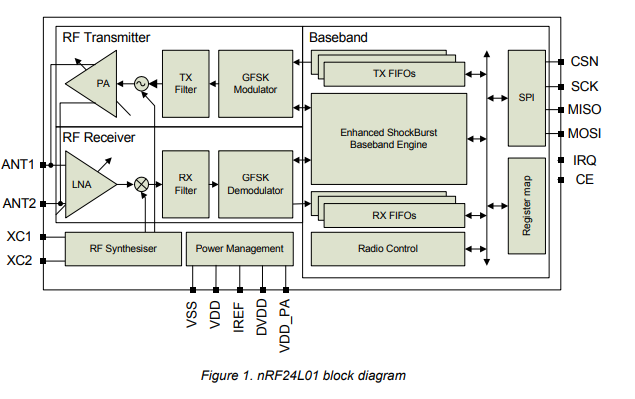

فرکانس ارتباطی این چیپ 2.4 GHZ است. سرعت دیتا ریت این چیپ حداکثر (تا 2 Mbit / s در هوا) است،ثبات بالا ، کلاس صنعتی بی سیم مدول همچنین دارای یک بخش تقویت کننده PA با چیپ RFX2401 و یک طبقه ی LNA (تقویت کننده نویز پایین) است .
افزایش یافتن حساسیت دریافت در 10dBm همچنین این ماژول مجهز به انتن داخلی 2.4 گيگاهرتز روي بورد و دارای کانکتور ipx برای اتصال انتن خارجی است این ماژول دارای دو محل نصب به صورت DIP با فاصله استاندارد 2.54 میلی متر و SMD با فاصله 1.27 میلی متر است که برای نصب SMD برای کاربران فصای کمتری را اشغال میکند.
ولتاژ تغذیه: DC 2،0-3،6 V (توجه: بالاتر از 3،6 V، به این ماژول به طور مداوم خراب خواهد شد)
جریان مصرفی: 11 میلی آمپر+90 میلی امپر در حالت TX
مسافت ارسال ماژول: 1000 متری ( باز بودن فضا، حداكثر قدرت، ارتفاع 2 متر، سرعت هوا 250 كيلومتر)
قدرت انتقال: حداکثر 20dBm (صد میلی وات )
حساسیت دریافت : 94dBm @ 250kbp
پروتکل ارتباطی: SPI حداکثر سرعت تا 10 مگابیت / ثانیه

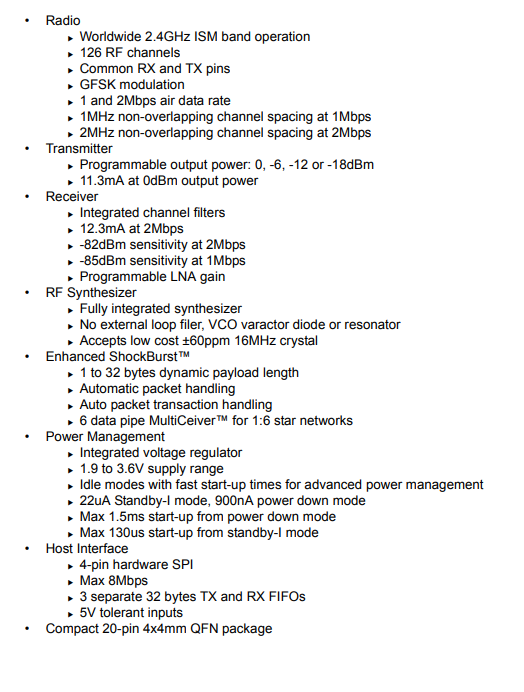

مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
ماژول |
|
سری |
وایرلیس |
|
تعداد پین |
16 |
|
ولتاژکاری |
2-3.6V |
|
جریان کاری |
11-90mA |
|
پروتکل ارتباطی |
SPI |
|
عملکرد |
ارسال و دریافت دیتا |
|
نوع مونتاژ |
DIP |
|
ویژگی خاص |
برد 1 کیلومتر در فضای باز |
