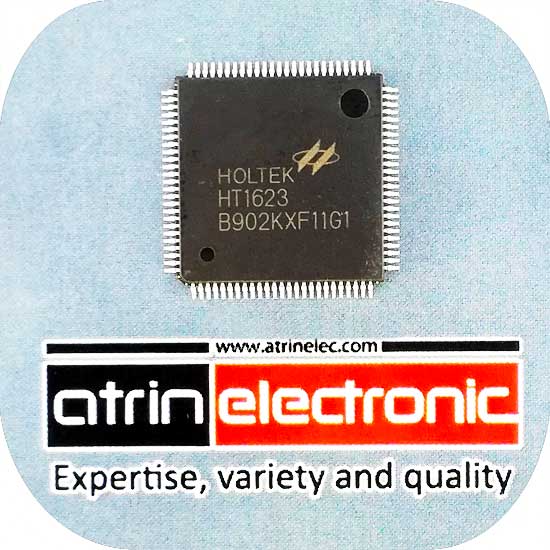

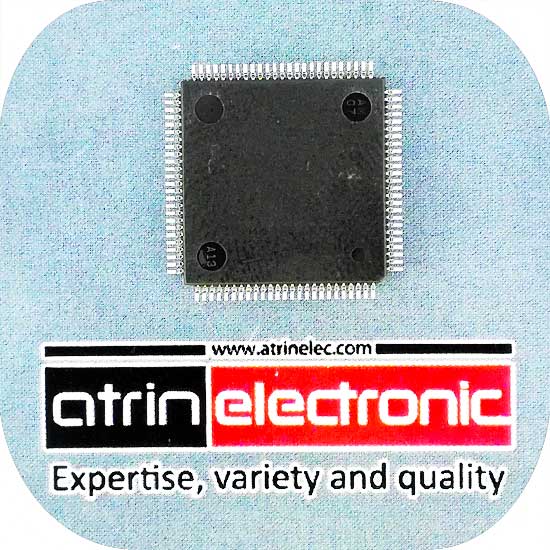

آی سی کنترل ال سی دی برای افزایش تعداد نمایشگر RAM Mapping 488 LCD Controller for I/O MCU
Features
Operating voltage: 2.7V~5.2V
Built-in RC oscillator
External 32.768kHz crystal or 32kHz frequency source input
1/4 bias, 1/8 duty, frame frequency is 64Hz
Max. 488 patterns, 8 commons, 48 segments
Built-in internal resistor type bias generator
3-wire serial interface
8 kinds of time base or WDT selection
Time base or WDT overflow output
Built-in LCD display RAM
R/W address auto increment
( Two selection buzzer frequencies (2kHz or 4kHz
Power down command reduces power consumption
Software configuration feature
Data mode and Command mode instructions
Three data accessing modes
VLCD pin to adjust LCD operating voltage
100-pin LQFP package
