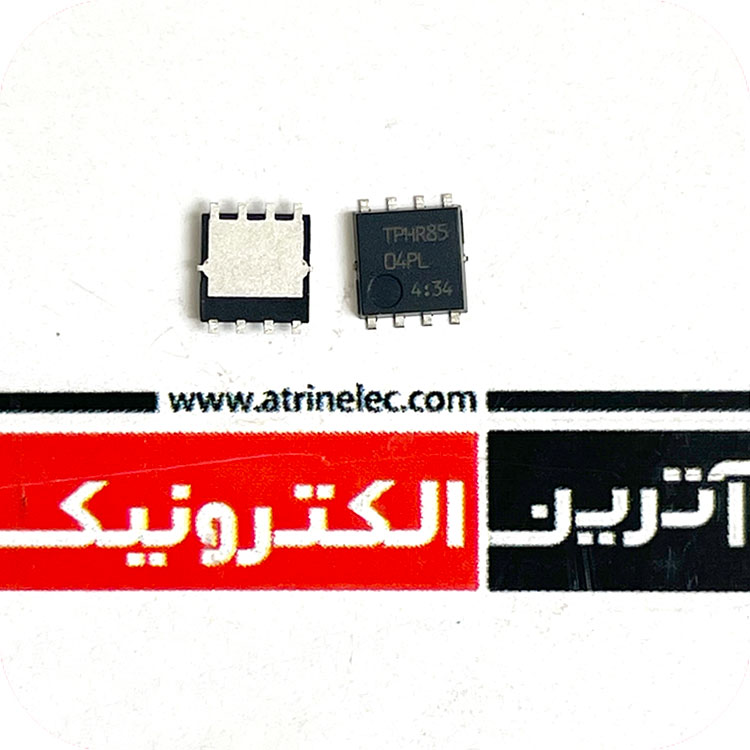

MOSFET, N CHANNEL, 40V, 150A, SOP-8 ماسفت قدرت 40 ولت 150 آمپر توشیبا TOSHIBA
استفاده در :
منابع تغذیه
ماینرها
مبدل های دی سی به دی سی
مدارات PCF
درایورهای موتور AC به DC
1. Applications
• High-Efficiency DC-DC Converters
• Switching Voltage Regulators
• Motor Drivers
2. Features
(1) High-speed switching
(2) Small gate charge: QSW = 23 nC (typ.)
(3) Small output charge: Qoss = 85.4 nC (typ.)
(4) Low drain-source on-resistance: RDS(ON) = 0.7 mΩ (typ.) (VGS = 10 V)
(5) Low leakage current: IDSS = 10 μA (max) (VDS = 40 V)
(6) Enhancement mode: Vth = 1.4 to 2.4 V (VDS = 10 V, ID = 1.0 mA)
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
ماسفت |
|
سریMOSFET-FET |
MOSFET-Transistors |
|
تعداد پین |
8 |
|
پکیج |
SOP-8 |
|
ولتاژکاری |
40V |
|
جریان کاری |
150A |
|
نوع کانال |
N-CHANNEL |
|
VDS-VDSS |
40V |
|
VGS-VGSS |
±20V |
|
VGS(th) |
- |
|
ID(25°C) |
150A |
|
ID(HIGH TEMP) |
- |
|
IDM-IDP |
340A |
|
PD(TA=25°C) |
- |
|
PD(TC=25°C) |
170W |
| RDS(on) |
7mΩ |
|
td(ON) |
- |
|
tr |
- |
|
td(off) |
- |
|
Trr |
- |
|
MOSFET PACK |
1 |
|
ابعاد |
16.03x21.10x5.16mm |
|
دمای کاری |
150+~55- |
|
برند |
TOSHIBA |
|
کشور سازنده |
- |
|
کیفیت |
اورجینال |
| نوع مونتاژ | SMD |
