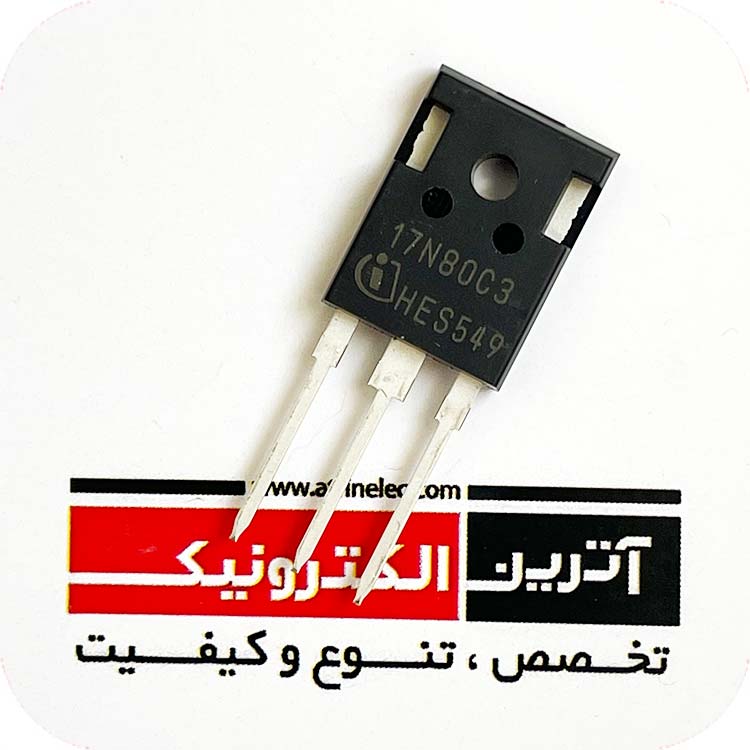

Cool MOS Power Transistor, N CHANNEL, 800V, 17A, TO-247 ماسفت قدرت 800 ولت 17 آمپر infineon اورجینال RDS(on) = 0.29Ω
موارد استفاده :
انواع اینورتر
انواع سوئیچینگ ها
انواع UPS
انواع مبدل های DC به DC
دوام بسیار بالا و کیفیت بالا
مقاومت درین سورس بسیار پایین
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
ماسفت |
|
سریMOSFET-FET |
MOSFET-Transistors |
|
تعداد پین |
3 |
|
پکیج |
TO-247 |
|
ولتاژکاری |
800V |
|
جریان کاری |
17A |
|
نوع کانال |
N-CHANNEL |
|
VDS-VDSS |
800V |
|
VGS-VGSS |
±30V |
|
VGS(th) |
2.1-3-3.9V |
|
ID(25°C) |
17A |
|
ID(HIGH TEMP) |
17A |
|
IDM-IDP |
51A |
|
PD(TA=25°C) |
- |
|
PD(TC=25°C) |
227W |
| RDS(on) |
0.29Ω |
|
td(ON) |
25ns |
|
tr |
15ns |
|
td(off) |
72ns |
|
Trr |
550ns |
|
MOSFET PACK |
1 |
|
ابعاد |
16.03x21.10x5.16mm |
|
دمای کاری |
150+~55- |
|
برند |
INFINEON |
|
کشور سازنده |
- |
|
کیفیت |
ارجینال -واردات از Digi-Key اتریش |
| نوع مونتاژ | DIP |
