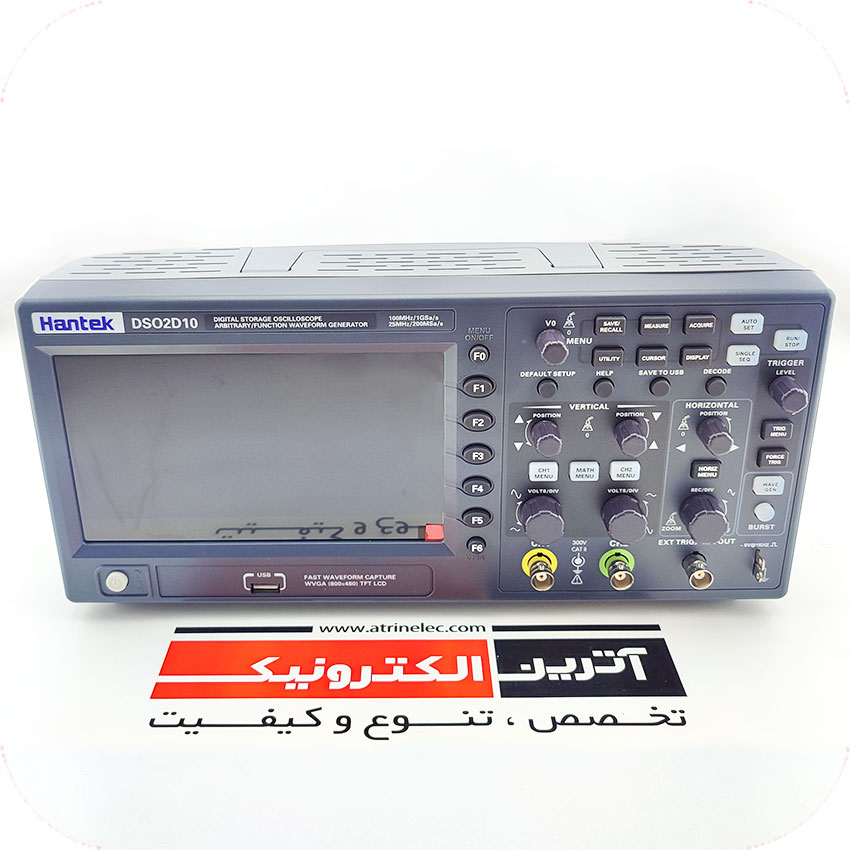

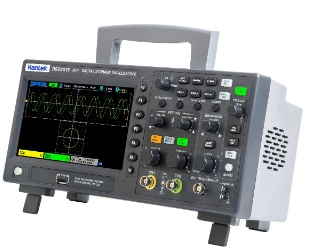

اسیلوسکوپ دیجیتال 2 کانال 150 مگاهرتز مجهز به فانگشن ژنراتور هانتک- سرعت نمونه برداری 1GSa/S-صفحه نمایش 7 اینچی TFT با کیفیت-حافظه داخلی 8 مگا بایتی
اسیلوسکوپ اقتصادی مقرون به صرفه میباشد ، پهنای باند 150 مگاهرتز، 1GSa/s، حافظه 8M. با مولد شکل موج 1CH 25MHz، از خروجی شکل موج دلخواه پشتیبانی می کند.
14 نوع حالت تریگر، استاندارد با 5 نوع تریگر و رمزگشایی پروتکل سریال. 32 نوع اندازه گیری خودکار با آمار. ولتاژ سنج دیجیتال 3 رقمی و توابع نشانگر فرکانس سخت افزاری 6 رقمی.
2 مجموعه DVM؛ کنترل فرمان از راه دور SCPI فراوان.
موارد مصرف :
این یک ابزار راه اندازی مفید برای زمینه های مختلف مانند ارتباطات، هوافضا، دفاع ملی، سیستم های تعبیه شده، کامپیوتر، تحقیقات و آموزش است.
|
|
2 کانال که به ترتیب توسط دستگیره های مستقل کنترل می شوند
|
| پهنای باند کانال آنالوگ 100 مگاهرتز و 150 مگاهرتز | |
| نرخ نمونه برداری تا 1GSa/s | |
| حافظه 8M | |
| محدوده عمودی 2mV/div ~ 10V/div | |
| مولد شکل موج(فانگشن ژنراتور) داخلی 1CH 25MH | |
| وضوح عمودی: 8 بیت | |
|
Trigger: Edge, Pulse, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC |
|
| رمزگشایی BUS و تجزیه و تحلیل پروتکل: RS232/UART، I2C، SPI، CAN، LIN | |
| می تواند چندین فرمت داده مانند تنظیمات، شکل موج، شکل موج مرجع، CSV، تصاویر را ذخیره کند. | |
| ولتاژ سنج دیجیتال 3 رقمی و ن فرکانس سخت افزاری 6 رقمی | |
| 32 نوع اندازه گیری خودکار با آمار، آمار لحظه ای حداکثر، حداقل، انحراف استاندارد و غیره. | |
| 2 مجموعه ولت متر دیجیتال | |
| تست آستانه پشتیبانی، اندازه گیری های رایگان در صفحه نمایش | |
| کنترل فرمان از راه دور SCPI فراوان | |
| قابلیت پورت USB. |

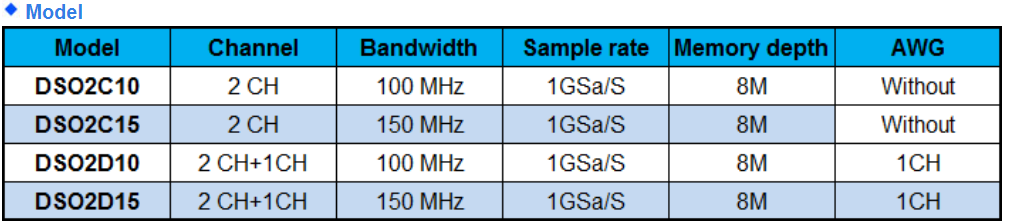

| Model | DSO2D15 | DSO2D10 | DSO2C15 | DSO2C10 |
| Bandwidth | 150MHz | 100MHz | 150MHz | 100MHz |
| Oscilloscope channels | 2CH | 2CH | 2CH | 2CH |
| Waveform generator | 1CH | 1CH | - | - |
| Oscilloscope | ||||
| Sample rate | 1GSa/s (single channel) 500MSa/s (two channels) | |||
| Acquisition | ||||
| Normal | Sample data | |||
| Peak-to-peak value | Display high frequency and random burr | |||
| Average | Average waveform, times: 4, 8, 16, 32, 64, 128 | |||
| High resolution | Up to 12bit | |||
| Input | ||||
| Input coupling | DC, AC, GND | |||
| Input impedance | 1MΩ±2% ‖20pF±3pF | |||
| Probe attenuation factor | 1X, 10X, 100X, 1000X | |||
| Voltage rating | 300V CAT II | |||
| Maximum input voltage | 300VRMS (10X) | |||
| Horizontal | ||||
| Waveform interpolation | (sin x)/x | |||
| Maximum record length | Single channel maximum 8M | |||
| Two channels maximum 4M | ||||
| Horizontal scale range | 2ns/div~100s/div 1, 2, 5 step by step | |||
| Time base mode | Y-T, X-Y, Roll | |||
| Zero offset | ±0.5 div×minimum time base gear | |||
| Sample Rate and Delay Time Accuracy | ±25ppm | |||
| Delta Time Measurement Accuracy (Full Bandwidth)Sample Rate and Delay Time Accuracy | single-shot, Normal mode ±（1 sample interval+100ppm×reading+0.6ns） | |||
| ＞16 times averages ±（1 sample interval+100ppm×reading+0.4ns） | ||||
| Sample interval=sec/div÷200 | ||||
| Sample Rate and Delay Time Accuracy | ±50ppm（at any interval greater than 1ms） | |||
| Vertical | ||||
| Model | DSO2D15 | DSO2D10 | DSO2C15 | DSO2C10 |
| Bandwidth | 150MHz | 100MHz | 150MHz | 100MHz |
| Rising time in BNC position (typical) | 2.4ns | 3.5ns | 2.4ns | 3.5ns |

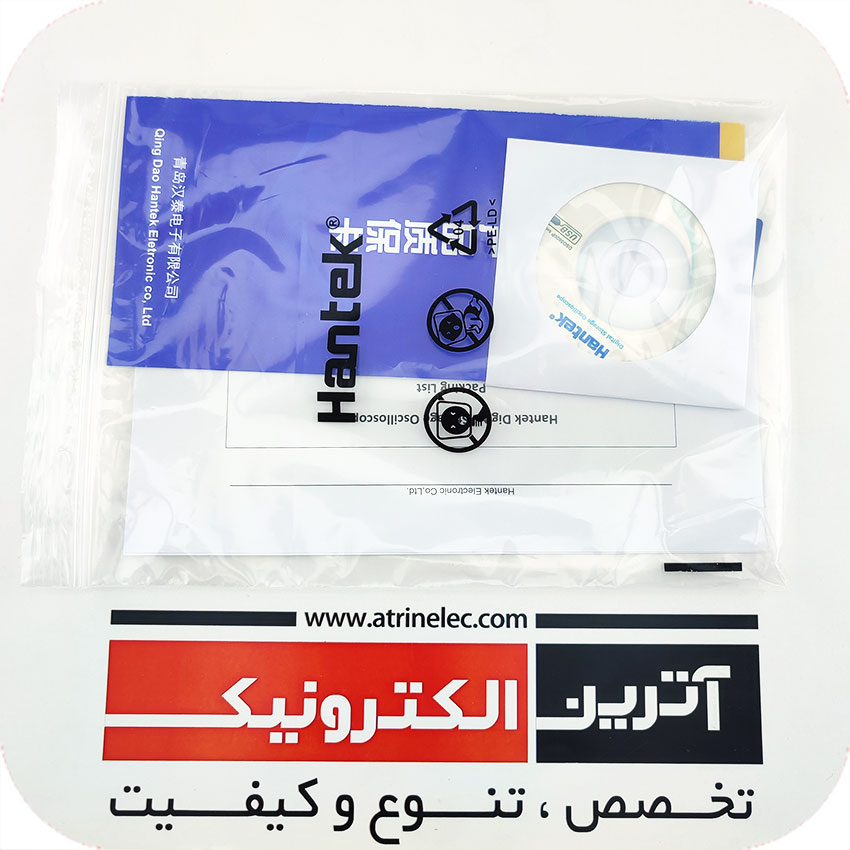

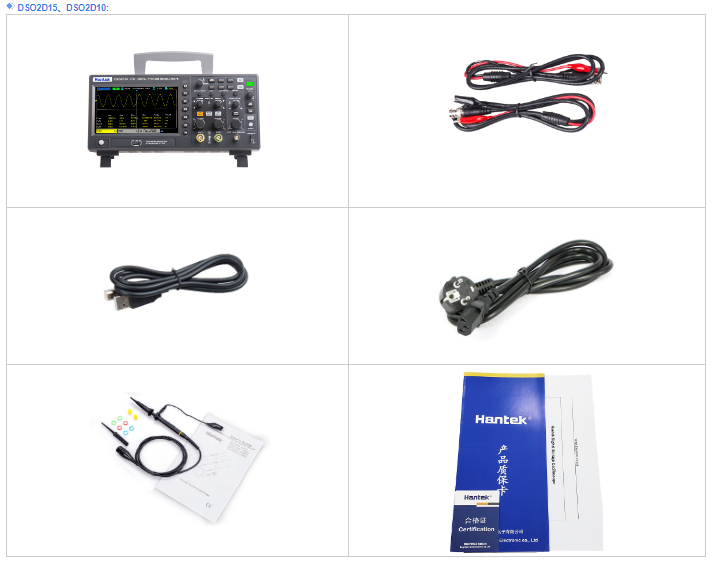

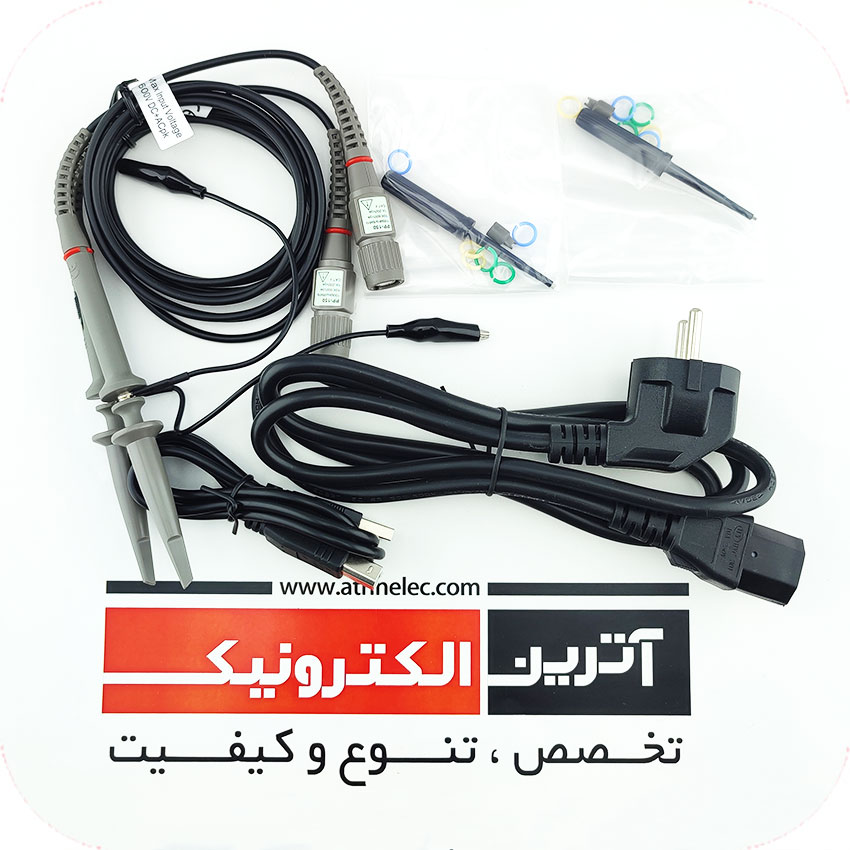

محتویات کارتن :
Feature:
1) 2 channels which are respectively controlled by independent knobs
2) 100 MHZ and 150MHZ analog channel bandwidth
3) Sampling rate up to 1 GSa/s
4) 8M memory depth
5) Vertical range 2mV/div ~ 10V/div
6) Built-in 1 CH 25MHz waveform generator (DSO2D10, DSO2D15)
7) Vertical resolution: 8bit
8) Trigger: Edge, Pulse, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC
9) BUS decode and protocol analysis: RS232/UART, I2C, SPI, CAN, LIN
10) Can save multiple data formats, such as settings, waveforms, reference waveforms, CSV, pictures
11) A 3-digit digital voltage meter and a 6-digit hardware frequency indicator
12) 32 kinds of auto measurements with statistics, real-time statistics of maximum, minimum, standard deviation and etc.
13) 2 sets of digital voltmeters
14) Support threshold testing, free measurements within the screen
15) Abundant SCPI remote command control
16) USB Host/Device.
