600V,200A,MITSUBISHI IGBT MODULES,2-Pack ماژول 600 ولت 200 آمپر دوبل میتشوبیشی ژاپن
600V,200A,MITSUBISHI IGBT MODULES,2-Pack
ماژول 600 ولت 200 آمپر دوبل میتشوبیشی ژاپن
HIGH POWER SWITCHING USE

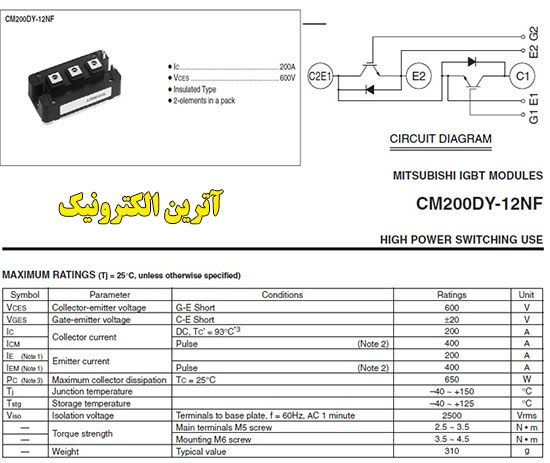

CM200DY-12NF
موارد استفاده :
انواع اینورترهای دور موتور
انواع اینورترهای جریان
منابع سوئیچینک
مدارهای قدرت و مخابراتی
اینورترهای جوشکاری
و......
مشخصات بیشتر:
بسیار پر قدرت و صنعتی
شامل دو iGBT میباشد
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Modules |
|
تعداد پین |
|
|
پکیج |
MODULE |
|
ولتاژکاری |
600V |
|
جریان کاری |
200A |
|
VCE |
600V |
| IC(25°C) |
- |
|
IC(HIGH TEMP) |
200A |
|
VGE |
±20V |
|
Ptot-PD |
650W |
|
VGE(th) |
5-6-7.5V |
|
VCE(sat) |
1.7-2.2V |
|
ICM-IC PULSE |
400A |
|
IF(25°C) |
- |
|
IF(HIGH TEMP) |
- |
|
td(ON) |
120ns |
|
tr |
120ns |
|
td(off) |
300ns |
|
Trr |
- |
|
IGBT PACK |
2 |
|
Thermistors |
- |
|
ابعاد |
94x48x29mm |
|
دمای کاری |
150+~40- |
|
برند |
MITSUBISHI |
|
کشور سازنده |
- |
|
کیفیت |
ارجینال میتشوبیشی ژاپن |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
ماژول دوبل میتشوبیشی |
APPLICATION
General purpose inverters & Servo controls, etc
