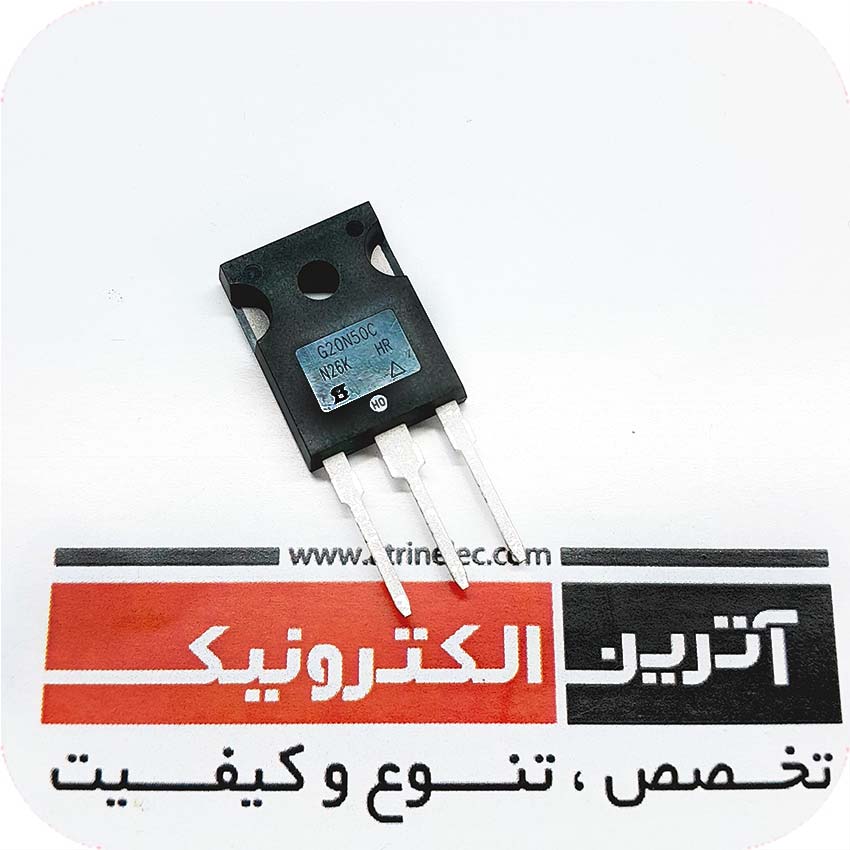

پاور ماسفت 20 آمپر (در دمای ۲۵ درجه)500 ولت ویشای اورجینال / دیود هرزگرد سریع فرکانس بالا 20A, 500 V, Power MOSFET,TO-247/
موارد مصرف:
استفاده در انواع صنایع از جمله پو پی اسUPS و انواع اینورتر
اینورترهای جوشکاری و انواع سوئیچینگ ها

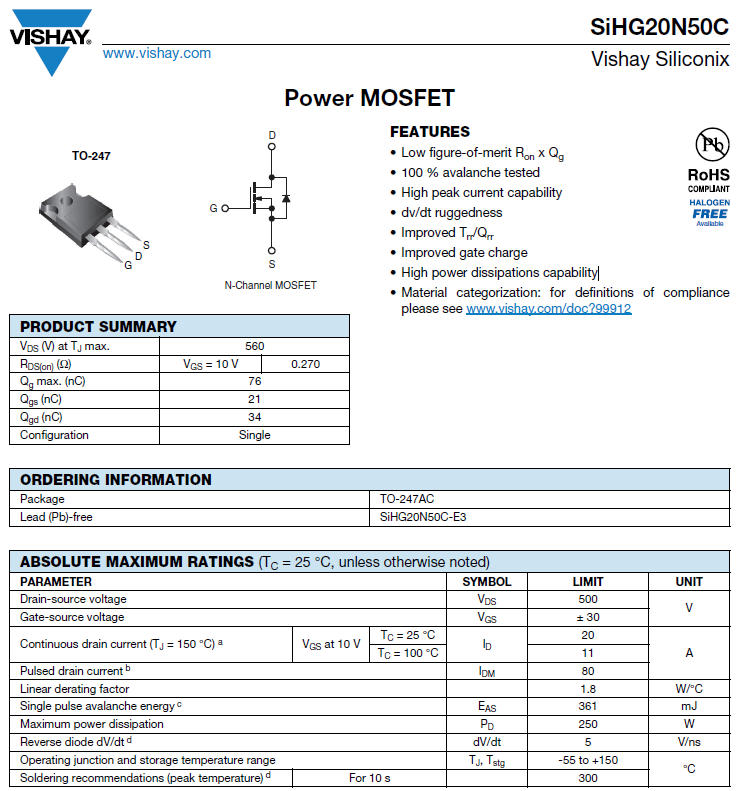

FEATURES
• Low figure-of-merit Ron x Qg
• 100 % avalanche tested
• High peak current capability
• dv/dt ruggedness
• Improved Trr/Qrr
• Improved gate charge
• High power dissipations capability
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
MOSFET |
|
سریMOSFET |
Power MOSFET |
|
تعداد پین |
3 |
|
پکیج |
TO-247 |
|
ولتاژکاری |
500V |
|
جریان کاری |
20A |
|
VCE |
500V |
| ID(25°C) |
20A |
|
ID(HIGH TEMP) |
11A |
|
VGS |
±30V |
|
Ptot-PD |
250W |
|
ابعاد |
15.75x20.15x5.15mm |
|
دمای کاری |
150+~55- |
|
برند |
VISHAY |
|
کشور سازنده |
مکزیک |
|
کیفیت |
ارجینال |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
دیود هرزگرد سریع |
