40A, 1200 V, High Speed Switching & Low Power Loss ای جی بی تی الترا فست 40 آمپر 1200 ولت MAGNA CHIP اریجینال دیود هرزگرد سریع فرکانس بالا مگنا چیپ-مگناچیپ
40A,1200 V, High Speed Switching & Low Power Loss
ای جی بی تی الترا فست 40 آمپر 1200 ولت MAGNA CHIP اریجینال
مگناچیپ- مگنا چیپ
دیود هرزگرد سریع فرکانس بالا
دیود هرزگرد سریع فرکانس بالا
نام هایی که این آی جی بی تی به آن معروف است.

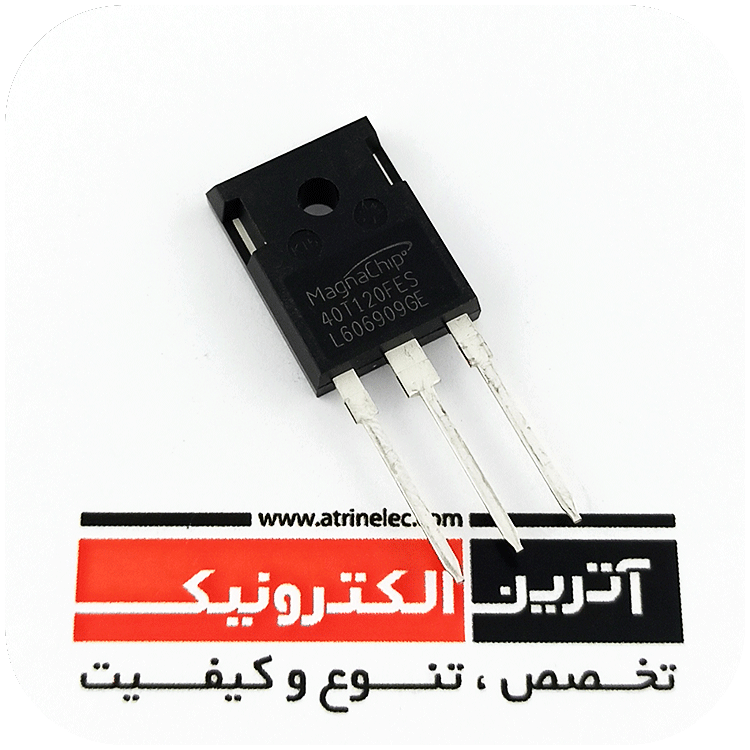

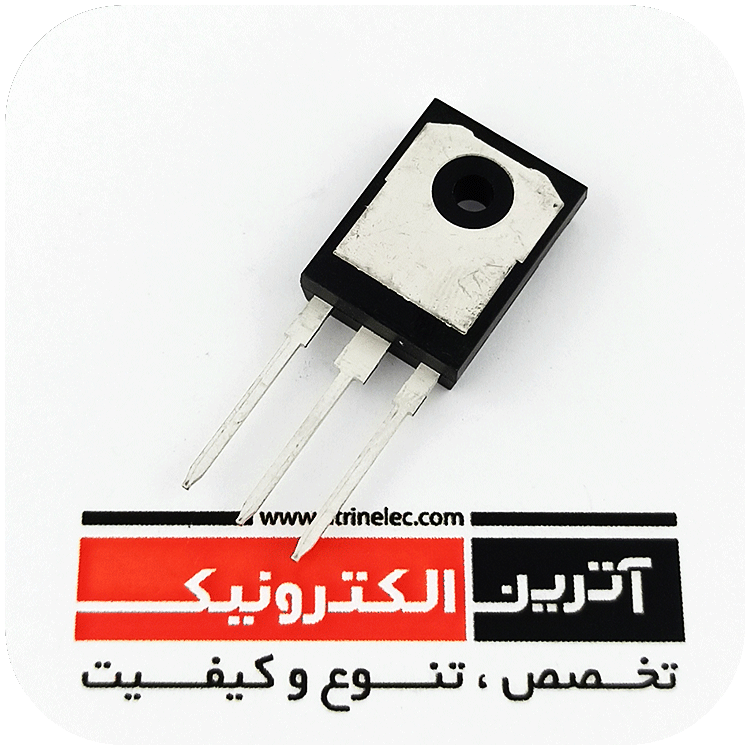

آی جی بی تی 40T120FES
آی جی بی تی MBQ40T120FES
آی جی بی تی 40N120
آی جی بی تی 40T120
موارد مصرف:
استفاده در انواع صنایع از جمله پو پی اسUPS و انواع اینورتر
اینورترهای جوشکاری و انواع سوئیچینگ ها
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Transistors |
|
تعداد پین |
3 |
|
پکیج |
TO-247 |
|
ولتاژکاری |
1200V |
|
جریان کاری |
40A |
|
VCE |
1200V |
| IC(25°C) |
80A |
|
IC(HIGH TEMP) |
40A |
|
VGE |
±20V |
|
Ptot-PD |
357W |
|
VGE(th) |
4.5-5.5-6.5V |
|
VCE(sat) |
2-2.4V |
|
ICM-IC PULSE |
180A |
|
IF(25°C) |
- |
|
IF(HIGH TEMP) |
40A |
|
td(ON) |
65ns |
|
tr |
55ns |
|
td(off) |
308ns |
|
Trr |
100ns |
|
IGBT PACK |
1 |
|
Thermistors |
- |
|
ابعاد |
16.26x21.46x5.31mm |
|
دمای کاری |
150+~55- |
|
برند |
MAGNACHIP |
|
کشور سازنده |
- |
|
کیفیت |
ارجینال-کیفیت بالا |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
دیود هرزگرد سریع فرکانس بالا |
This IGBT is produced using advanced MagnaChip’s Field
Stop Trench IGBT Technology, which provides low VCE(SAT),
high switching performance and excellent quality.
This device is for PFC, UPS & PV inverter and Welder
Applications.
Features
High Speed Switching & Low VCE(sat) Loss
VCE(sat) = 2.0V @IC = 25A
High Input Impedance
trr = 100ns (typ.) @ diF/dt = 500A/ μs
Maximum junction temperature 175°C
Pb-free ; RoHS compliant
Ultra Soft, fast recovery anti-parallel diode
Ultra Narrowed VF distribution control
Positive Temperature coefficient for easy paralleling
