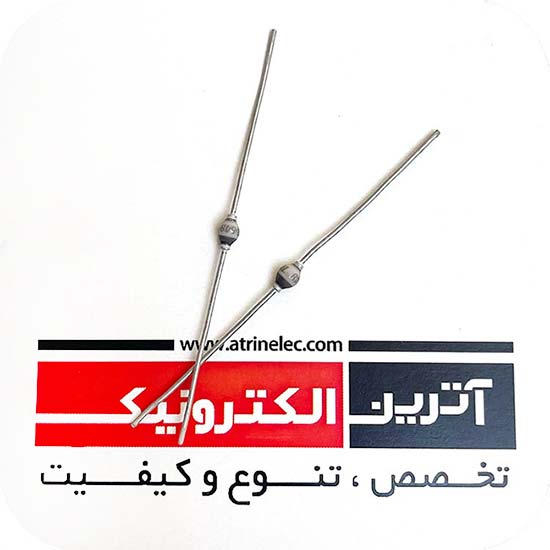

دیود فست 200 ولت 2 آمپر/ Ultra-Fast Avalanche Sinterglass Diode, 2 A, 200 V trr = 25 ns VF =0.88 V
FEATURES
• Controlled avalanche characteristic
• Low forward voltage
• Ultra fast recovery time
• Glass passivated junction
• Hermetically sealed package
• Material categorization:
For definitions of compliance please see
www.vishay.com/doc?99912
APPLICATIONS
• Very fast rectification diode e.g. for switch mode power
supply
|
ویژگی |
مقادیر |
|
خانواده |
دیود |
|
سری دیود |
دیود فست |
| تعداد پین | 2 |
| پکیج |
SOD-57 |
| ولتاژکاری |
200V |
| جریان کاری |
2A |
| توان |
- |
| VZ |
- |
| VRRM | 20V |
| VRMS |
- |
| VDC |
- |
|
VF |
- |
| (IF(AV)-I(AV |
2A |
|
IFRM |
15A |
|
IFSM |
50A |
|
(IR(25°C |
- |
|
(IR(HIGH TEMP |
- |
|
CJ |
- |
|
Trr |
22ns |
|
ابعاد |
- |
|
دمای کاری |
175+~65- |
|
برند |
VISHAY |
|
کشور سازنده |
- |
|
کیفیت |
ارجینال |
|
نوع مونتاژ |
DIP |
|
ویژگی خاص |
- |
