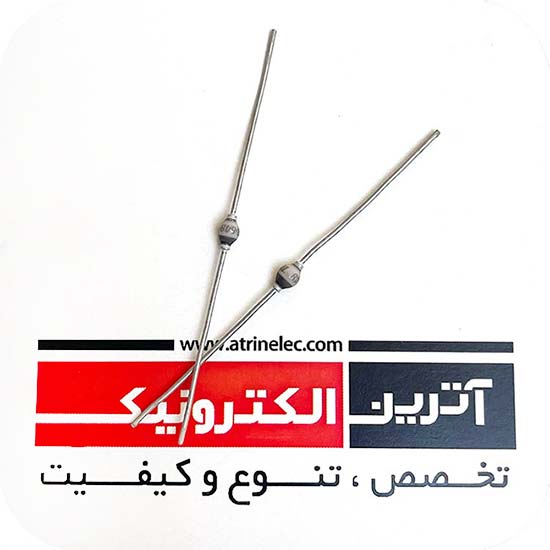

دیودالترا فست 1000 ولت 1 آمپر / 1A,1000V ,75 ns ,DO-15 ,Glass Passivated Ultrafast Plastic Rectifier trr = 75ns
1A,1000V ,75 ns ,DO-15 ,Glass Passivated Ultrafast Plastic Rectifier
دیودالترا فست 1000 ولت 1 آمپر
trr = 75ns

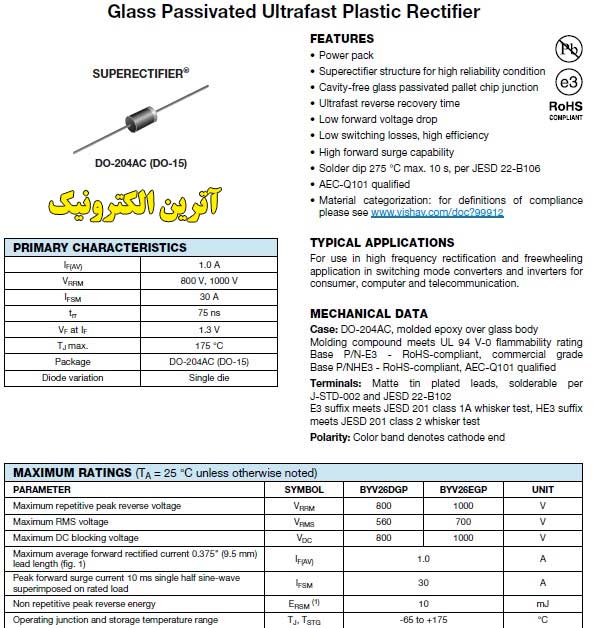

دریافت دیتا شیت
استفاده در انواع دستگاه جوش های اینورتری - سوئیچینگ ها - اینورترهای دور و انواع منابع تغذیه و مصارف عمومی الکترونیک و صنعتی
اطلاعات بیشتر:Power pack
• Superectifier structure for high reliability condition
• Cavity-free glass passivated pallet chip junction
• Ultrafast reverse recovery time
• Low forward voltage drop
• Low switching losses, high efficiency
• High forward surge capability
• Solder dip 275 °C max. 10 s, per JESD 22-B106
• AEC-Q101 qualifiedBOA.jpg)
|
ویژگی |
مقادیر |
|
خانواده |
دیود |
|
سری دیود |
الترا فست |
| تعداد پین | 2 |
| پکیج |
DO-15 |
| ولتاژکاری |
1000V |
| جریان کاری |
1A |
| توان |
- |
| VZ |
- |
| VRRM | 1000V |
| VRMS |
700V |
| VDC |
- |
|
VF |
- |
| (IF(AV)-I(AV |
1A |
|
IFRM |
- |
|
IFSM |
30A |
|
(IR(25°C |
5µA |
|
(IR(HIGH TEMP |
150µA |
|
CJ |
15pF |
|
Trr |
75ns |
|
ابعاد |
3.6x3.6x7.6mm |
|
دمای کاری |
175+~65- |
|
برند |
OTHER |
|
کشور سازنده |
تایوان |
|
کیفیت |
ارجینال |
|
نوع مونتاژ |
DIP |
|
ویژگی خاص |
- |
