ماسفت قدرت 600 ولت6 آمپر HEXFET® Power MOSFET, IRF540N, N CHANNEL POWER MOSFET, 600V, 6A,
دریافت کتابخانه( ALITUM DESIGNER )
موارد استفاده :
انواع اینورتر
انواع سوئیچینگ ها
انواع UPS
انواع مبدل های DC به DC
دوام بسیار بالا و کیفیت بالا
استفاده بیشتر در انواع بردهای دستگاه جوش ماسفتی 12 ماسفت
16 و 20 ماسفتی
برد بالایی دستگاه جوش اینورتری

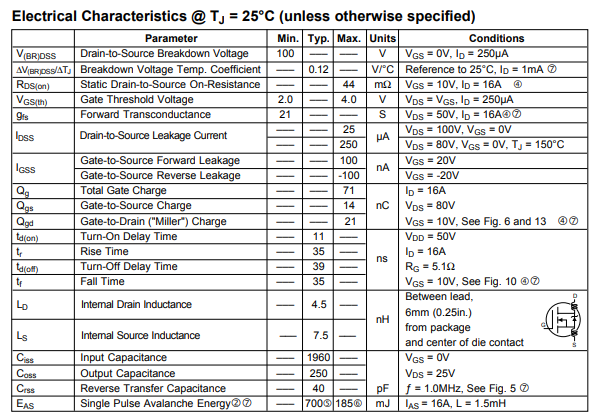

مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
ماسفت |
|
سریMOSFET-FET |
MOSFET-Transistors |
|
تعداد پین |
3 |
|
پکیج |
TO-220 |
|
ولتاژکاری |
600V |
|
جریان کاری |
6A |
|
نوع کانال |
N-CHANNEL |
|
VDS-VDSS |
100V |
|
VGS-VGSS |
±20V |
|
VGS(th) |
2-4V |
|
ID(25°C) |
6A |
|
ID(HIGH TEMP) |
- |
|
IDM-IDP |
- |
|
PD(TA=25°C) |
- |
|
PD(TC=25°C) |
- |
| RDS(on) |
- |
|
td(ON) |
- |
|
tr |
- |
|
td(off) |
- |
|
Trr |
115-170ns |
|
MOSFET PACK |
1 |
|
ابعاد |
10.54x10.54x4.69mm |
|
دمای کاری |
175+~55- |
|
برند |
- |
|
کشور سازنده |
- |
|
کیفیت |
- |
| نوع مونتاژ | DIP |
مشخصات بیشتر:
Advanced Process Technology
Ultra Low On-Resistance
Dynamic dv/dt Rating
175°C Operating Temperature
Fast Switching
Fully Avalanche Rated
ترانس خروجی(ترانس رکتیفایر) دستگاه ماسفتی EER42X15 7:22:70 HS بسیار با کیفیت نسبت دور 7:22:70 9 پین و 180 درجه
ایسی سوئیچینگ افلاین - کانورتر Power Integrations LNK625PG, AC-DC Converter, 5 V dc 7-Pin Energy-Efficient, Off-line Switcher with Accurate Primary-side Constant-Voltage (CV) Control ایسی سوئیچینگ افلاین - کانورتر
خازن( فیلم)پلی استر 2.2 نانوفاراد 100 ولت 2.2NF/100V
طراحی به طور مشخص برای منابع تغذیه سوئیچینگ و PFC ای جی بی تی(۲۰ آمپر دمای ۲۵ درجه و ۲۰ دمای ۱۰۰ درجه) آمپر 600 ولت IGBT - 600 V 40 A 160 W Through Hole TO-220AB
