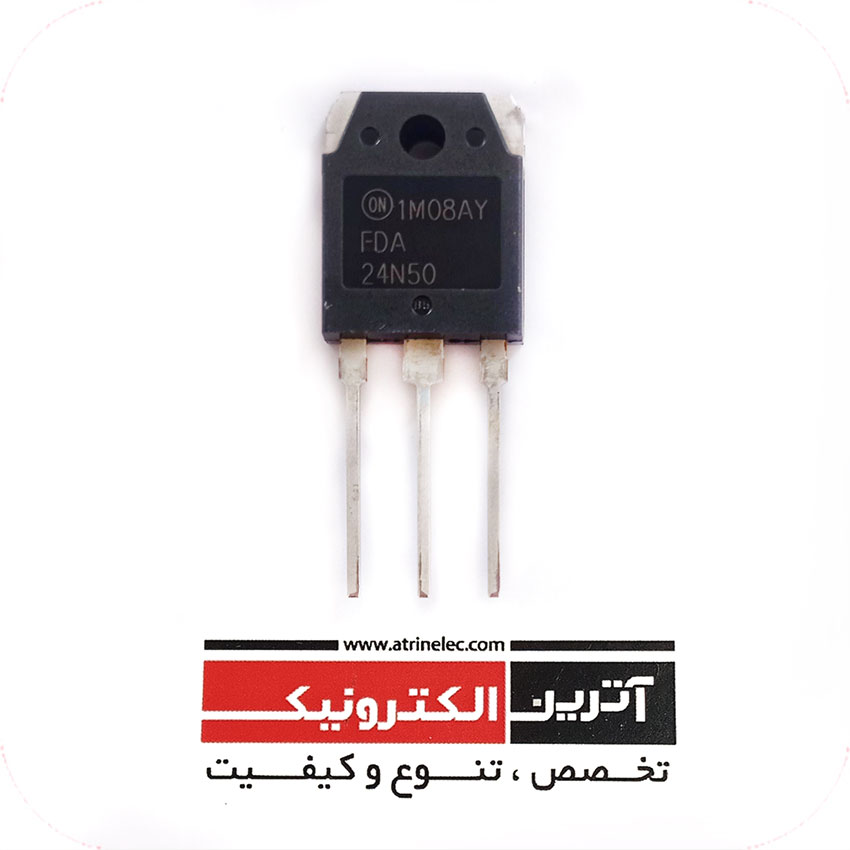

N-Channel UniFETTM MOSFET 500V, 24 A, 190 mΩ RDS(on) = 0.16Ω ماسفت قدرت 500 ولت24 آمپر فیرچایلد با دیود فست هرزگرد
دریافت کتابخانه( ALITUM DESIGNER )
500V N-Channel MOSFET,TO-3P
ماسفت قدرت 500 ولت24 آمپر فیرچایلد با دیود فست هرزگرد
موارد استفاده :
انواع اینورتر
انواع سوئیچینگ ها
انواع UPS
انواع مبدل های DC به DC
مقاومت درین سورس بسیار پایین
دوام بسیار بالا و کیفیت بالا
500 ولت 24A
استفاده بیشتر در انواع بردهای دستگاه جوش ماسفتی 12 ماسفت
16 و 20 ماسفتی
برد بالایی دستگاه جوش اینورتری
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
ماسفت |
|
سریMOSFET-FET |
MOSFET-Transistors |
|
تعداد پین |
3 |
|
پکیج |
TO-3P |
|
ولتاژکاری |
500V |
|
جریان کاری |
24A |
|
نوع کانال |
N-CHANNEL |
|
VDS-VDSS |
500V |
|
VGS-VGSS |
±30V |
|
VGS(th) |
3-5V |
|
ID(25°C) |
24A |
|
ID(HIGH TEMP) |
14A |
|
IDM-IDP |
96A |
|
PD(TA=25°C) |
- |
|
PD(TC=25°C) |
270W |
| RDS(on) |
0.16Ω |
|
td(ON) |
- |
|
tr |
- |
|
td(off) |
- |
|
Trr |
- |
|
MOSFET PACK |
1 |
|
ابعاد |
15.60x19.90x4.80mm |
|
دمای کاری |
150+~55- |
|
برند |
FAIRCHILD |
|
کشور سازنده |
- |
|
کیفیت |
ارجینال |
| نوع مونتاژ | DIP |
FDA24N50
FDA24N50
N-Channel UniFETTM MOSFET
500 V, 24 A, 190 mΩ
Features
• RDS(on) = 160 mΩ (Typ.) @ VGS = 10 V, ID = 12 A
• Low Gate Charge (Typ. 65 nC)
• Low Crss (Typ. 35 pF)
• 100% Avalanche Tested
• RoHS Compliant
Applications
• PDP TV
• Uninterruptible Power Supply
• AC-DC Power Supply
Description
UniFETTM MOSFET is Fairchild Semiconductor’s high voltage
MOSFET family based on planar stripe and DMOS technology.
This MOSFET is tailored to reduce on-state resistance, and to
provide better switching performance and higher avalanche
energy strength. This device family is suitable for switching
power converter applications such as power factor correction
(PFC), flat panel display (FPD) TV power, ATX and electronic
lamp ballasts.
TO-3PN
G
D
S
G
S
D
MOSFET Maximum Ratings TC = 25oC unless otherwise noted.
Thermal Characteristics
Symbol
