ال سی دی کاراکتری 16*2 سبز ساخت چین

نقد و بررسی اجمالی

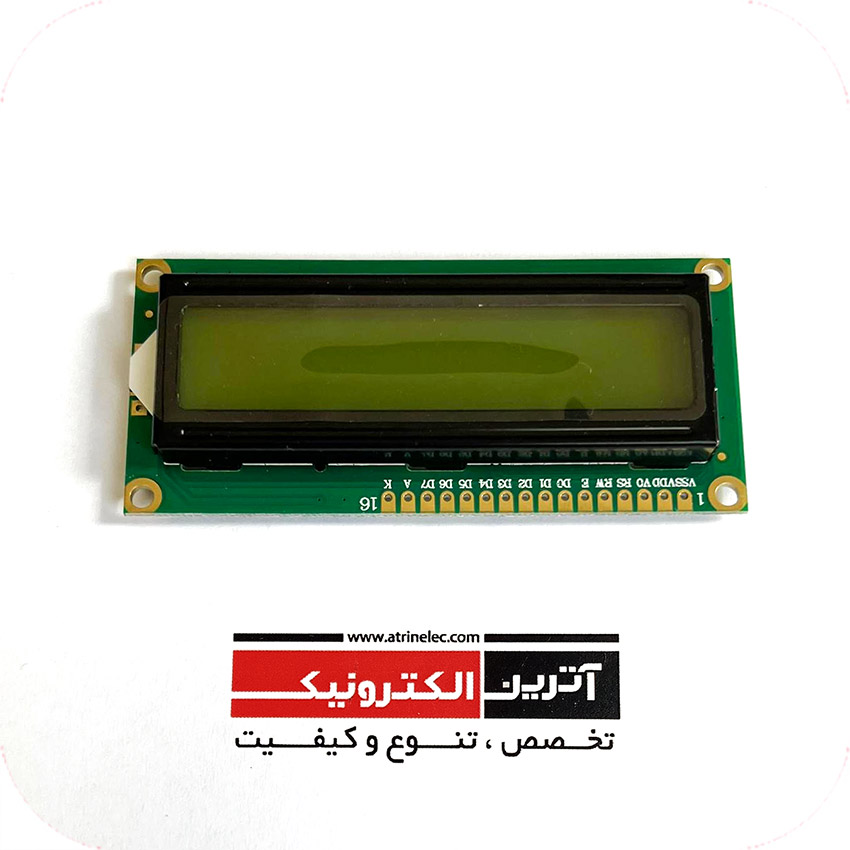

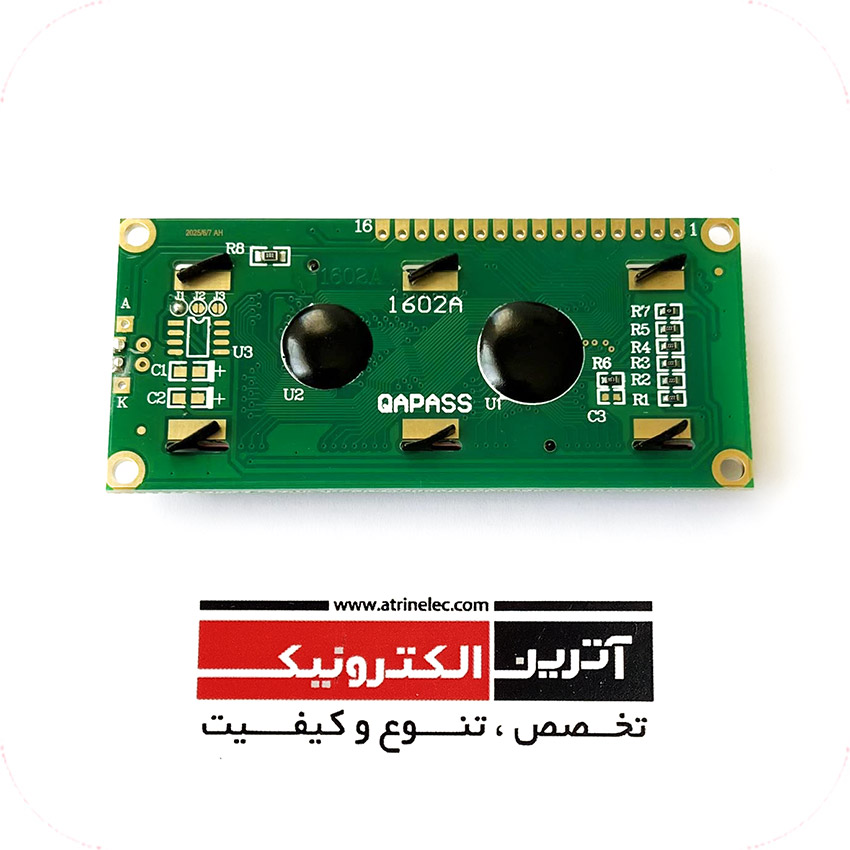

LCD 2*16 Y-G سبز - 1602A - ولتاژ 5 ولت - سایز ۲ در ۱۶ کاراکتری سبز

معرفی ال‌سی‌دی کاراکتری 2x16

LCD 2x16 یک نمایشگر کاراکتری است که می‌تواند در دو ردیف 16 کاراکتر را نمایش دهد. این نوع نمایشگر یکی از پرکاربردترین نوع LCD در پروژه‌های الکترونیکی، آردوینو و میکروکنترلرهاست.

---

مشخصات فنی

- تعداد کاراکترها: 2 ردیف × 16 ستون (مجموعا 32 کاراکتر)
- رنگ پس‌زمینه: سبز (معمولاً با نور پس‌زمینه سفید یا زرد-سبز)
- نوع نمایش: کاراکتری (Character-based)
- رزولوشن: هر کاراکتر در ماتریس 5×8 یا 5×10 پیکسلی
- چیپ کنترلر: معمولاً HD44780 یا سازگار با آن
- رابط ارتباطی: 4 بیتی یا 8 بیتی موازی (Parallel)
- ولتاژ کاری: 4.7 تا 5.3 ولت DC
- جریان مصرفی: حدود 1 تا 3 میلی‌آمپر بدون نور پس‌زمینه (با نور پس‌زمینه بیشتر می‌شود)
- قابلیت تنظیم کنتراست: دارد (از طریق پتانسیومتر روی پایه V0)

---

پایه‌ها (Pinout)

1. VSS: اتصال زمین (GND)
   2. VDD: ولتاژ مثبت (VCC)
   3. V0: تنظیم کنتراست (وصل به پتانسیومتر)
   4. RS: انتخاب دستور یا دیتا
   5. RW: انتخاب خواندن یا نوشتن
   6. E: پالس فعال‌سازی (Enable)
   7~14. D0~D7: دیتا (در حالت 4 بیتی فقط D4~D7 استفاده می‌شود)
   15. LED+: تغذیه نور پس‌زمینه
   16. LED-: زمین نور پس‌زمینه

---

مزایا

- قیمت پایین و در دسترس بودن
- ساده برای راه‌اندازی با میکروکنترلرهایی مثل آردوینو
- پشتیبانی توسط کتابخانه‌های آماده
- مصرف برق پایین

---

معایب

- فقط نمایش متن (عدم پشتیبانی از گرافیک)
- زاویه دید محدود
- سرعت پایین‌تر نسبت به نمایشگرهای TFT

---

کاربردها

- نمایش منوها در دستگاه‌های صنعتی
- پروژه‌های آموزشی با آردوینو و رزبری‌پای
- دستگاه‌های خانگی مانند ماشین لباسشویی و مایکروویو
- دستگاه‌های پزشکی و اندازه‌گیری
