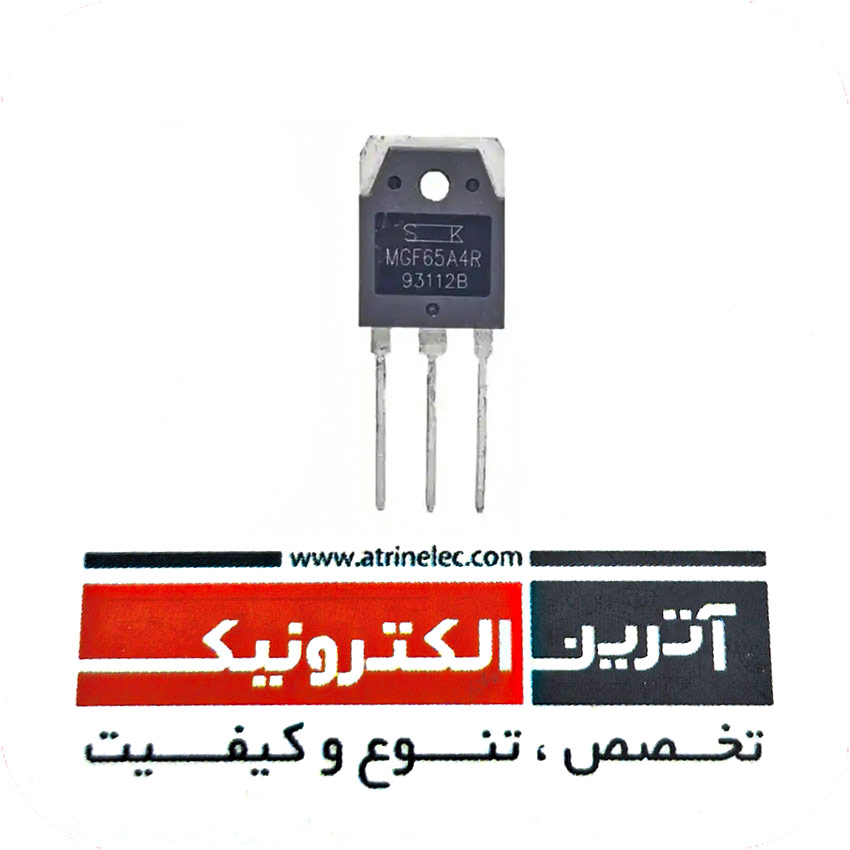

ای جی بی تی الترا فست 40 آمپر 650 ولت اورجینال سانکن ژاپن- VCE = 650 V, IC = 40 A Trench Field Stop IGBTs with Fast Recovery Diode KGF65A4H, MGF65A4H, FGF65A4H
Description
The KGF65A4H, MGF65A4H, and FGF65A4H are
650 V Field Stop IGBTs. Sanken original trench
structure decreases gate capacitance, and achieves high
speed switching and switching loss reduction. Thus,
these Field Stop IGBTs can improve the efficiency of
your circuit.
Features
● Low Saturation Voltage
● High Speed Switching
● With Integrated Fast Recovery Diode
● RoHS Compliant
VCE ------------------------------------------------------ 650 V
● IC (TC = 100 °C) ----------------------------------------- 40 A
● Short Circuit Withstand Time ----------------------- 10 μs
● VCE(sat)-----------------------------------------------1.9 V typ.
● tf (TJ = 175 °C) ------------------------------------ 60 ns typ.
● VF----------------------------------------------------1.8 V typ.
Applications
● Welding Converters
● PFC Circuit
موارد مصرف:
استفاده در انواع صنایع از جمله پو پی اسUPS و انواع اینورتر
اینورترهای جوشکاری و انواع سوئیچینگ ها
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Transistors |
|
تعداد پین |
3 |
|
پکیج |
TO-3p |
|
ولتاژکاری |
650V |
|
جریان کاری |
40A |
|
VCE |
650V |
| IC(25°C) |
- |
|
IC(HIGH TEMP) |
- |
|
VGE |
±20V |
|
Ptot-PD |
- |
|
VGE(th) |
- |
|
VCE(sat) |
- |
|
ICM-IC PULSE |
- |
|
IF(25°C) |
- |
|
IF(HIGH TEMP) |
- |
|
td(ON) |
- |
|
tr |
- |
|
td(off) |
- |
|
Trr |
- |
|
IGBT PACK |
1 |
|
Thermistors |
- |
|
ابعاد |
16.26x21.46x5.31mm |
|
دمای کاری |
175+~40- |
|
برند |
OTHER |
|
کشور سازنده |
کره جنوبی |
|
کیفیت |
ارجینال-کیفیت خوب |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
دیود هرزگرد سریع فرکانس بالا |
high switching performance and excellent quality.
This device is for PFC, UPS & PV inverter and Welder
