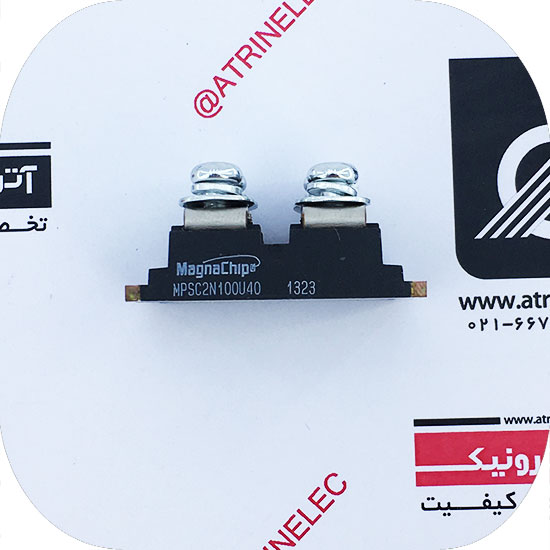

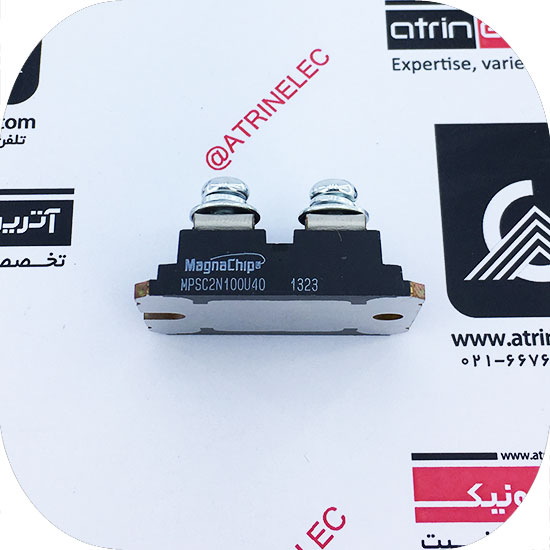

ماژول دیود فست 400 ولت 200 آمپر (دو عدد دیود 100 آمپری) مگنا چیپ-مگناچیپ/400V FRD Module
Ultra-FRD module devices are optimized to reduce losses
and EMI/RFI in high frequency power conditioning electrical
systems.
These diode modules are ideally suited for power converters,
Motors drives and other applications where switching losses
are significant portion of the total losses.
استفاده عمده در سوئیچینگ ها و کاملا صنعتی
استفاده در انواع دستگاه جوش های اینورتری - اینورترهای موتور
منابع تغذیه
کیفیت بالا و کاملا صنعتی
اطلاعات بیشتر:
Repetitive Reverse Voltage : VRRM= 400V
Low Forward Voltage : VF(typ.) = 1.0V
Average Forward Current : IF(Av.)=100A @TC=100℃
Ultra-Fast Reverse Recovery Time : trr(typ.) = 35ns
Extensive Characterization of Recovery Parameters
Reduced EMI and RFI
Isolation Type Package
|
ویژگی |
مقادیر |
|
خانواده |
دیود |
|
سری دیود |
ماژول دیود فست |
| تعداد پین | 4 |
| پکیج |
SOT-227 |
| ولتاژکاری |
400V |
| جریان کاری |
100A |
| توان |
- |
| VZ |
- |
| VRRM | 400V |
| VRMS |
- |
| VDC |
- |
|
VF |
- |
| (IF(AV)-I(AV |
200A |
|
IFRM |
- |
|
IFSM |
2000A |
|
(IR(25°C |
8A |
|
(IR(HIGH TEMP |
18A |
|
CJ |
- |
|
Trr |
45ns |
|
ابعاد |
38.5x25.2x12mm |
|
دمای کاری |
150+~40- |
|
برند |
MAGNACHIP |
|
کشور سازنده |
تایوان |
|
کیفیت |
ارجینال |
|
نوع مونتاژ |
DIP |
|
ویژگی خاص |
- |
