برد کنترل دستگاه جوش مدل 250 آمپری یا 200 آمپری مدل IGBT استفاده از آیسی آلمانی UC3846 کیفیت بالا و صنعتی برد اسیلاتور دستگاه 250 آمپر Igbt فرکانس 52 کیلو تنظیم شده-
کیفیت بالا - برد عایق شده در مقابل رطوبت و گرد و غبار
استفاده از ایسی درایور UC3846 اریجینال
PCB با کیفیت و ضخیم و قطعات بکار رفته با بهترین کیفیت ممکن

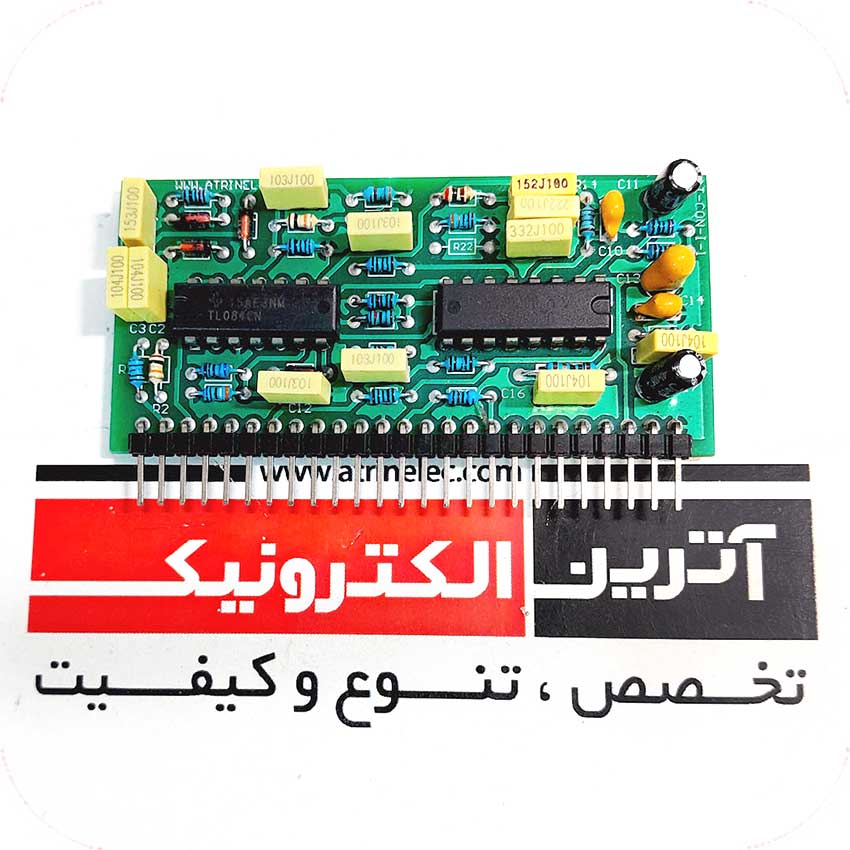

برای تغییر فرکانس مقاومت 3.3 کیلو در عکس روبرو که با R22 موازی هست را کم یا زیاد کنید .
بطوری که با بالا بردن مقاومت فرکانس پایین میایید
مقاومت 3.3 کیلو فرکانس 52 کیلو هرتز
مقاومت 4.7 کیلو فرکانس 40 کیلو هرتز
مقاومت 5.6 کیلو فرکانس 32 کیلوهرتز
رله 16 آمپر 24 ولت -(رله اصلی دستگاه گام) کیفیت عالی TE پایه 8 پین OZ-SS-124L - Power Relay, SPDT, 24 VDC, 16 A, OZ Series, Through Hole, Non Latching کیفیت و طول عمر بالا رله دستگاه جوش-رله آبی دستگاه جوش
Rectifiers 400V100A Ultrafast POWERTAP2 ماژول دیود فست 400 ولت 100 آمپر ECOSEMITEK
مقاومت اس ام دی 5 درصد پکیج 1206 - SMD RESISTOR 200 اهم 1206 تلرانس 5 درصد
برد6خازنی دستگاه جوش مدل 250 یا 200 آمپری(بیشتر IGBT ) کیفیت بالا و صنعتی استفاده از خازن با کیفیت 560 میکروفاراد 450 ولت یا 400 ولت دو رله PTC دار قطعات دیپ - کد AT-6CAP-2R-S
