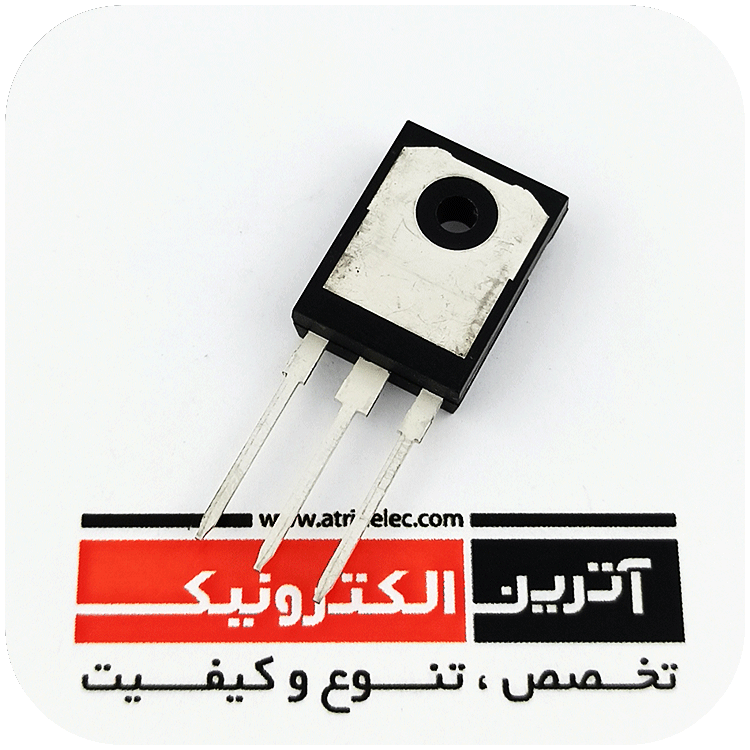

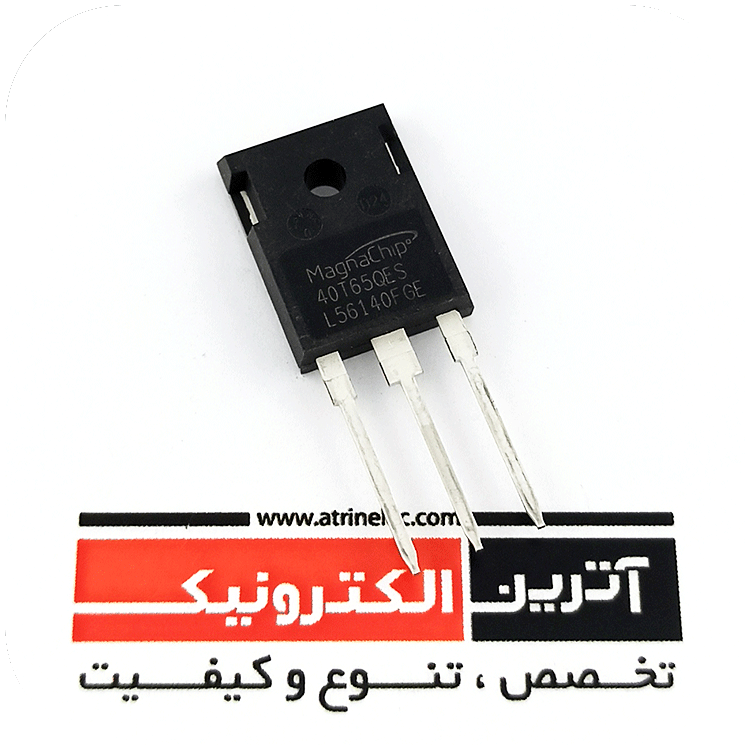

ای جی بی تی الترا فست 40 آمپر 650 ولت MAGNA CHIP اریجینال دیود هرزگرد سریع فرکانس بالا مگنا چیپ-مگناچیپ 40A, 650 V, Low Loss DuoPack
40A, 650 V, Low Loss DuoPack
ای جی بی تی الترا فست 40 آمپر 650 ولت MAGNA CHIP اریجینال
مگناچیپ- مگنا چیپ
دیود هرزگرد سریع فرکانس بالا
ای جی بی تی الترا فست 40 آمپر 650 ولت اریجینال
دیود هرزگرد سریع فرکانس بالا
موارد مصرف:
استفاده در انواع صنایع از جمله پو پی اسUPS و انواع اینورتر
اینورترهای جوشکاری و انواع سوئیچینگ ها
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Transistors |
|
تعداد پین |
3 |
|
پکیج |
TO-247 |
|
ولتاژکاری |
650V |
|
جریان کاری |
40A |
|
VCE |
650V |
| IC(25°C) |
80A |
|
IC(HIGH TEMP) |
40A |
|
VGE |
±20V |
|
Ptot-PD |
375W |
|
VGE(th) |
4-5-6V |
|
VCE(sat) |
1.95-2.4V |
|
ICM-IC PULSE |
160A |
|
IF(25°C) |
40A |
|
IF(HIGH TEMP) |
20A |
|
td(ON) |
58ns |
|
tr |
54ns |
|
td(off) |
245ns |
|
Trr |
80ns |
|
IGBT PACK |
1 |
|
Thermistors |
- |
|
ابعاد |
16.26x21.46x5.31mm |
|
دمای کاری |
175+~40- |
|
برند |
MAGNACHIP |
|
کشور سازنده |
- |
|
کیفیت |
اولین بار در ایران - اریجینال |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
دیود هرزگرد سریع فرکانس بالا |
General Description
This IGBT is produced using advanced MagnaChip’s Field
Stop Trench IGBT Technology, which provides high switching
series and excellent quality.
This device is for PFC, UPS & Inverter applications
Features
High Speed Switching & Low Power Loss
VCE(sat) = 1.95V @ IC = 40A
Eoff = 0.35mJ @ TC = 25°C
High Input Impedance
trr = 80ns (typ.) @diF/dt = 1000A/ μs
Maximum junction temperature 175°C
Applications
PFC
UPS
PV Inverter
Welder
IH Cooker
