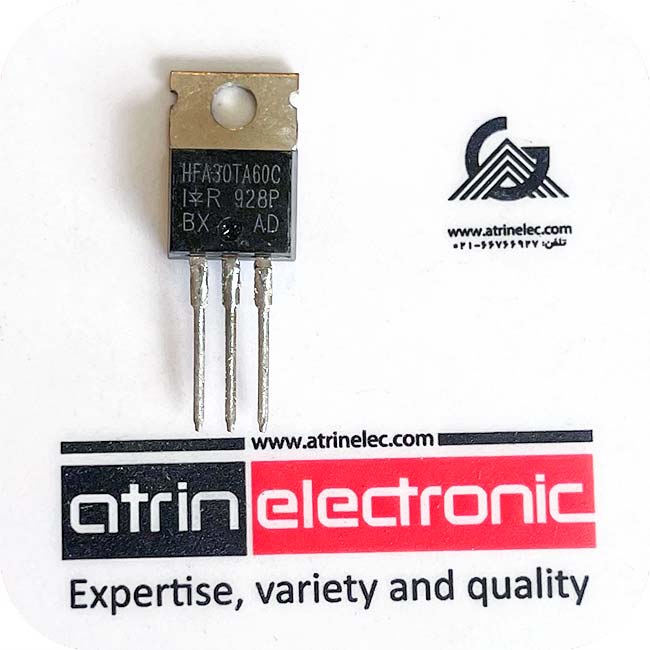

دیودالترا فست 600 ولت 30 آمپر / کاتد مشترک /2*15A Ultrafast Soft Recovery Diode, 2 x 15 A
دریافت دیتا شیت
استفاده در انواع دستگاه جوش های اینورتری - سوئیچینگ ها - اینورترهای دور و انواع منابع تغذیه و مصارف عمومی الکترونیک و صنعتی
PRIMARY CHARACTERISTICS
Package 3L TO-220AB
IF(AV) 2 x 15 A
VR 600 V
VF at IF 1.2 V
trr typ. 19 ns
TJ max. 150 °C
Circuit configuration Common cathode
ویژگی |
مقادیر |
خانواده |
دیود |
سری دیود |
الترا فست |
تعداد پین | 3 |
پکیج |
TO-220 |
ولتاژکاری |
600V |
جریان کاری |
30A |
توان |
- |
VZ |
- |
VRRM | 600V |
VRMS |
- |
VDC |
- |
VF |
- |
(IF(AV)-I(AV |
A |
IFRM |
- |
IFSM |
A |
(IR(25°C |
µA |
(IR(HIGH TEMP |
µA |
CJ |
pF |
Trr |
19ns |
ابعاد |
mm |
دمای کاری |
150+~50- |
برند |
ST |
کشور سازنده |
چین |
کیفیت |
معمولی |
نوع مونتاژ |
DIP |
ویژگی خاص |
کاتد مشترک |
FEATURES
• Ultrafast and ultrasoft recovery
• Very low IRRM and Qrr
• Designed and qualified according to
JEDEC®-JESD47
• Material categorization: for definitions of compliance
please see www.vishay.com/doc?99912
BENEFITS
• Reduced RFI and EMI
• Reduced power loss in diode and switching transistor
• Higher frequency operation
• Reduced snubbing
• Reduced parts count
