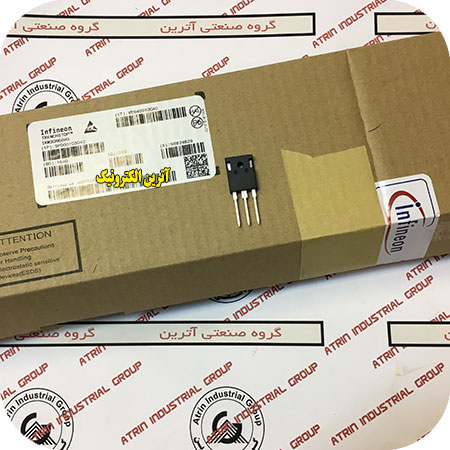

ای جی بی تی الترا فست 75 آمپر 600 ولت ایفینیون اریجینال اتریش / 75A, 600 V, High speed DuoPack / دیود هرزگرد سریع فرکانس بالا

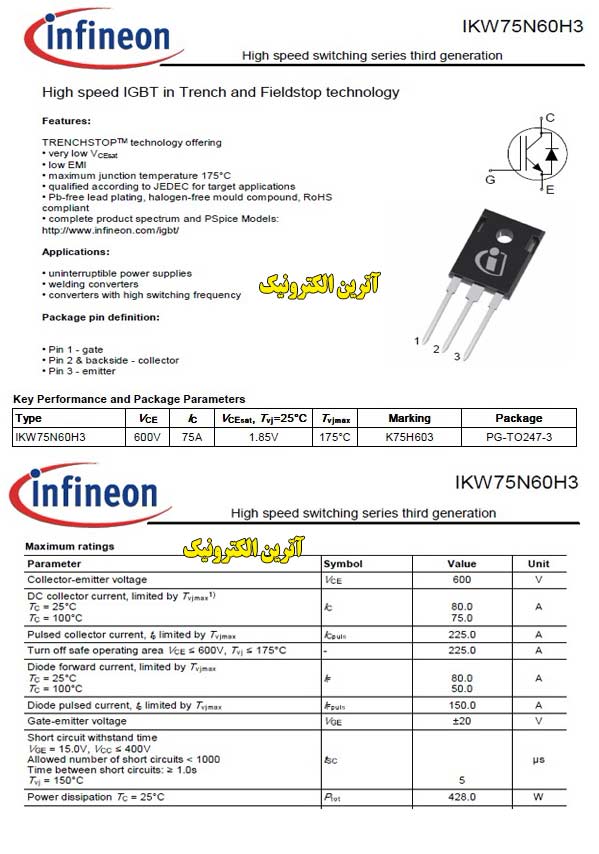

75A, 600 V, High speed DuoPack
IGBT in Trench and Fieldstop technology with soft, fast
recovery anti-parallel diode
ای جی بی تی الترا فست 75 آمپر 600 ولت ایفینیون اریجینال اتریش
دیود هرزگرد سریع فرکانس بالا
موارد مصرف:
استفاده در انواع صنایع از جمله پو پی اسUPS و انواع اینورتر
اینورترهای جوشکاری و انواع سوئیچینگ ها
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Transistors |
|
تعداد پین |
3 |
|
پکیج |
TO-247 |
|
ولتاژکاری |
600V |
|
جریان کاری |
75A |
|
VCE |
600V |
| IC(25°C) |
80A |
|
IC(HIGH TEMP) |
75A |
|
VGE |
±20V |
|
Ptot-PD |
428W |
|
VGE(th) |
4.1-5.1-5.7V |
|
VCE(sat) |
1.85-2.30V |
|
ICM-IC PULSE |
225A |
|
IF(25°C) |
80A |
|
IF(HIGH TEMP) |
50A |
|
td(ON) |
31ns |
|
tr |
60ns |
|
td(off) |
265ns |
|
Trr |
190ns |
|
IGBT PACK |
1 |
|
Thermistors |
- |
|
ابعاد |
16.13x21.10x5.21mm |
|
دمای کاری |
175+~40- |
|
برند |
INFINEON |
|

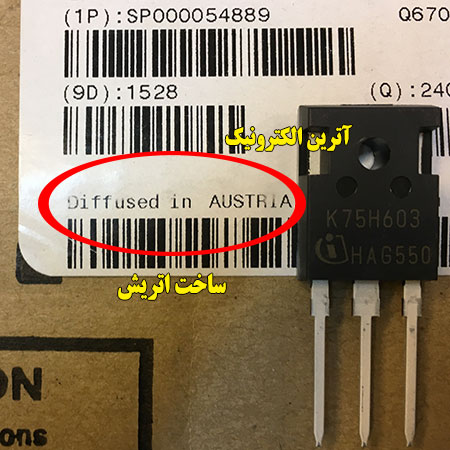

کشور سازنده |
اتریش |
|
کیفیت |
ارجینال واردات از Digi-Key اتریش |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
دیود هرزگرد سریع فرکانس بالا |
