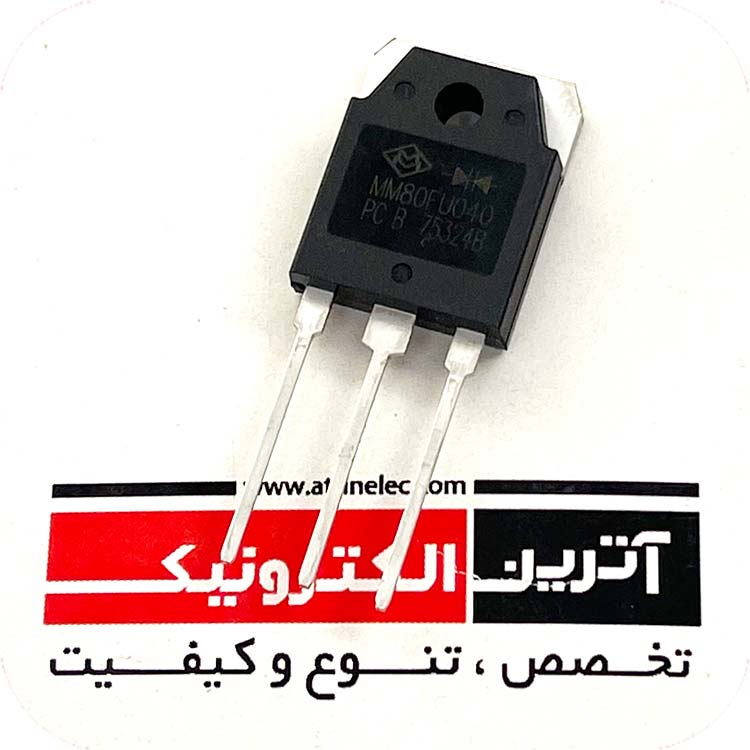

دیود الترا فست 400 ولت 80 آمپر مدل معمولی / 80A,400V TO-3P ,Ultrafast Recovery Power Rectifier trr = 22ns macmic کاتد مشترک
های کپی
استفاده در انواع دستگاه جوش های اینورتری - سوئیچینگ ها
اینورترهای دور و انواع منابع تغذیه و مصارف عمومی الکترونیک و صنعتی
PRODUCT FEATURES · Ultrafast Recovery Time
· Soft Recovery Characteristics
· Low Recovery Loss
· Low Forward Voltage
· High Surge Current Capability
· Low Leakage Current
APPLICATIONS
· Freewheeling, Snubber, Clamp
· Inversion Welder
· PFC
· Plating Power Supply
· Ultrasonic Cleaner and Welder
· Converter & Chopper
· UPS
DESCRIPTION FRED from MacMic utilizes advanced processing techniques to achieve ultrafast recovery times and higher forward current. Its soft recovery characteristics and high reliability suit for wide industrial applications
|
ویژگی |
مقادیر |
|
خانواده |
دیود |
|
سری دیود |
الترا فست |
| تعداد پین | 3 |
| پکیج |
TO-3P |
| ولتاژکاری |
400V |
| جریان کاری |
80A |
| توان |
- |
| VZ |
- |
| VRRM | 400V |
| VRMS |
- |
| VDC |
- |
|
VF |
- |
| (IF(AV)-I(AV |
40A |
|
IFRM |
- |
|
IFSM |
400A |
|
(IR(25°C |
10µA |
|
(IR(HIGH TEMP |
150µA |
|
CJ |
- |
|
Trr |
22ns |
|
ابعاد |
15.6x19.9x4.8mm |
|
دمای کاری |
150+~40- |
|
برند |
OTHER |
|
کشور سازنده |
چین |
|
کیفیت |
قابل قبول |
|
نوع مونتاژ |
DIP |
|
ویژگی خاص |
- |
