ای سی تغذیه 14 وات،آفلاین سوئیچر High Voltage Switching Regulator for Offline SMPS Switching Controllers Low Standby Power Monolithic Switcher
Features
• Built−in 700 V MOSFET with Typical RDSon of 11
and 22
• Large Creepage Distance Between High−Voltage Pins
• Current−Mode Fixed Frequency Operation:
65 kHz – 100 kHz − 130 kHz
• Skip−Cycle Operation at Low Peak Currents Only:
No Acoustic Noise!
• Dynamic Self−Supply, No Need for an Auxiliary
Winding
• Internal 1.0 ms Soft−Start
• Latched Overvoltage Protection with Auxiliary
Winding Operation
• Frequency Jittering for Better EMI Signature
• Auto−Recovery Internal Output Short−Circuit
Protection
• Below 100 mW Standby Power if Auxiliary Winding
is Used
• Internal Temperature Shutdown
• Direct Optocoupler Connection
• SPICE Models Available for TRANsient Analysis
• Pb−Free Packages are Available*
Typical Applications
• Low Power AC/DC Adapters for Chargers
• Auxiliary Power Supplies (USB, Appliances,
TVs, etc.)
استفاده در انواع تجهیزات و دستگاه جوش های اینورتری
مشخصات:
مشخصات - پارامترها |
مقادیر |
خانواده |
مبدل ها |
سری |
Current Mode PWM Controller
|
تعداد پین |
4 |

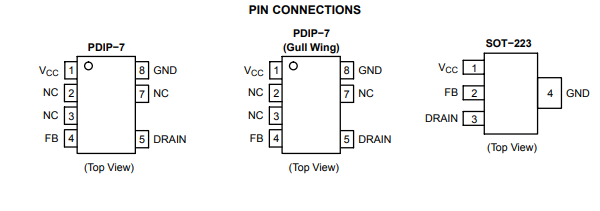

پکیج |
SOT-223 |
ولتاژکاری |
10V |
جریان کاری |
100mA |

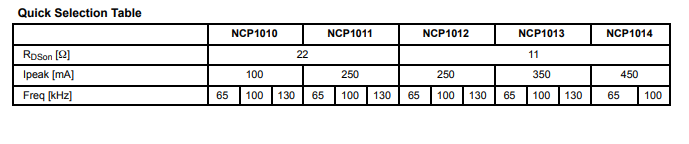

[RDSON[Ω |
11 |
[Ipeak [mA |
250 |
[Freq [kHz |
65-100-130 |

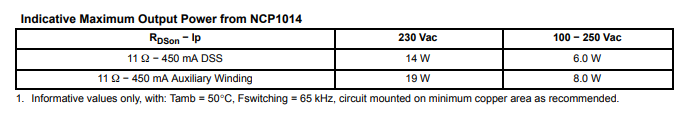

Output Power |
6-19W |
fOSC |
59-143KHZ |
Dmax |
62-72% |
ابعاد |
7.30X6.70X1.75mm |
دمای کاری |
150+~65- |
برند |
ON SEMI |
کشور سازنده |
- |
کیفیت |
ارجینال |
نوع مونتاژ | SMD |
ویژگی خاص | - |
