Dual-Input USB/AC Adapter 1-Cell Li+ Battery Chargers ایسی باتری شارژر دو ورودی
بررسی اجمالی محصولات

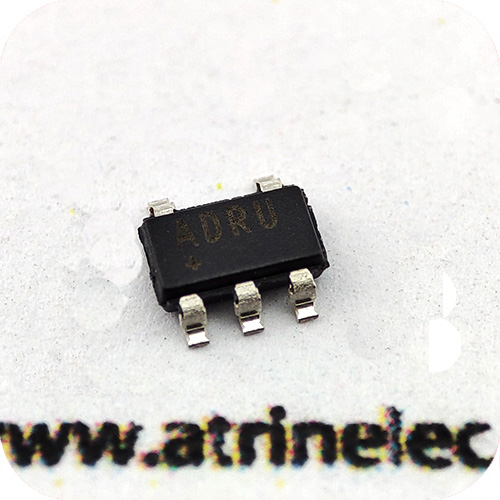

MAX1555EZK+T یک ورودی دوگانه، آداپتور USB/AC، شارژر باتری تک سلولی Li+ با پکیج SOT-23 دارای 5 پین است. بدون FET یا دیودهای خارجی کار می کند و ولتاژ ورودی تا 7 ولت را می پذیرد. این قطعه دارای ویژگی محدود کننده حرارتی روی تراشه است که طرح برد رایانه شخصی را ساده می کند و نرخ شارژ بهینه را بدون محدودیت های حرارتی اعمال شده توسط باتری و ولتاژ ورودی در بدترین حالت، ممکن می سازد. هنگامی که به محدودیت های حرارتی رسید، شارژرها خاموش نمی شوند، اما به تدریج جریان شارژ را کاهش می دهند. هنگامی که دستگاه از USB تغذیه می کند، جریان شارژ روی 100 میلی آمپر (حداکثر) تنظیم میشود. این امر، امکان شارژ از هر دو هاب USB و بدون نیاز به ارتباط پورت را فراهم می کند. هنگامی که برق DC وصل است، جریان شارژ روی 280 میلی آمپر تنظیم می شود و برای جلوگیری از تخلیه باتری نیازی به دیودهای مسدود کننده ورودی نیست.
دارای خروجی CHG فعالپایین برای نشان دادن وضعیت شارژ
شارژدهی از آداپتور USB یا جریان AC
تعویض خودکار هنگامی که آداپتور، به طور متناوب به برق وصل است
محدود کننده حرارتی روی تراشه
نشانگر وضعیت شارژ
محدوده دمای کارکرد از -40 تا 85 درجه سانتیگراد
قابل استفاده در تلفن های همراه؛ دوربین های دیجیتال؛ PDA ها؛ لوازم خانگی بی سیم
سایر اطلاعات محصول
نوع باتری: لیتیوم-یون
ولتاژ ورودی: 7 ولت
ولتاژ شارژ باتری: 6 ولت
حداکثر جریان شارژ: 280 میلیآمپر
تعداد پین ها: 5 پین
تعداد سلول های سری: 1 سلول
حداقل دمای عملیاتی: 40- درجه سانتی گراد
حداکثر دمای عملیاتی: 85 درجه سانتیگراد

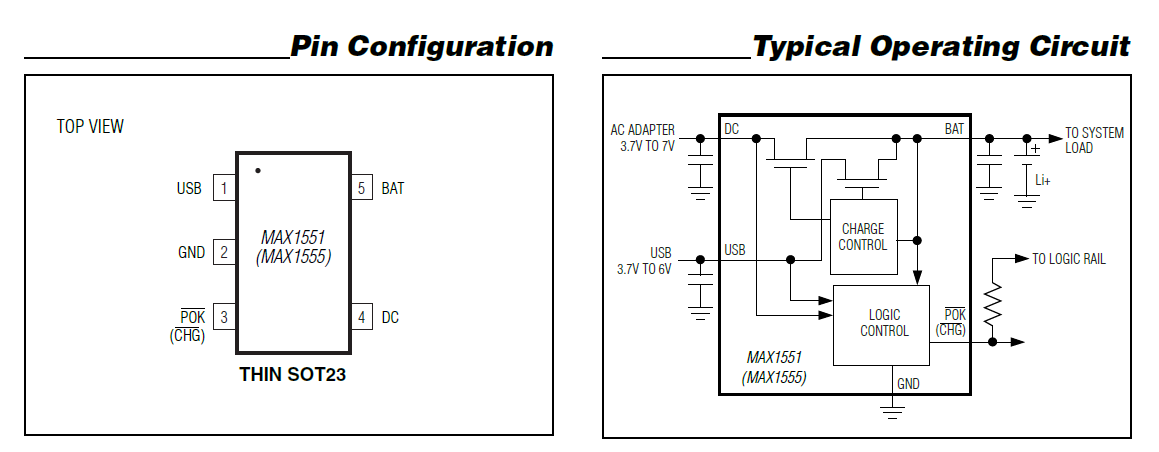

MAX1551/MAX1555
♦ Charge from USB or AC Adapter
♦ Automatic Switchover when AC Adapter is
Plugged In
♦ On-Chip Thermal Limiting Simplifies Board
Design
♦ Charge Status Indicator
♦ 5-Pin Thin SOT23 Package
