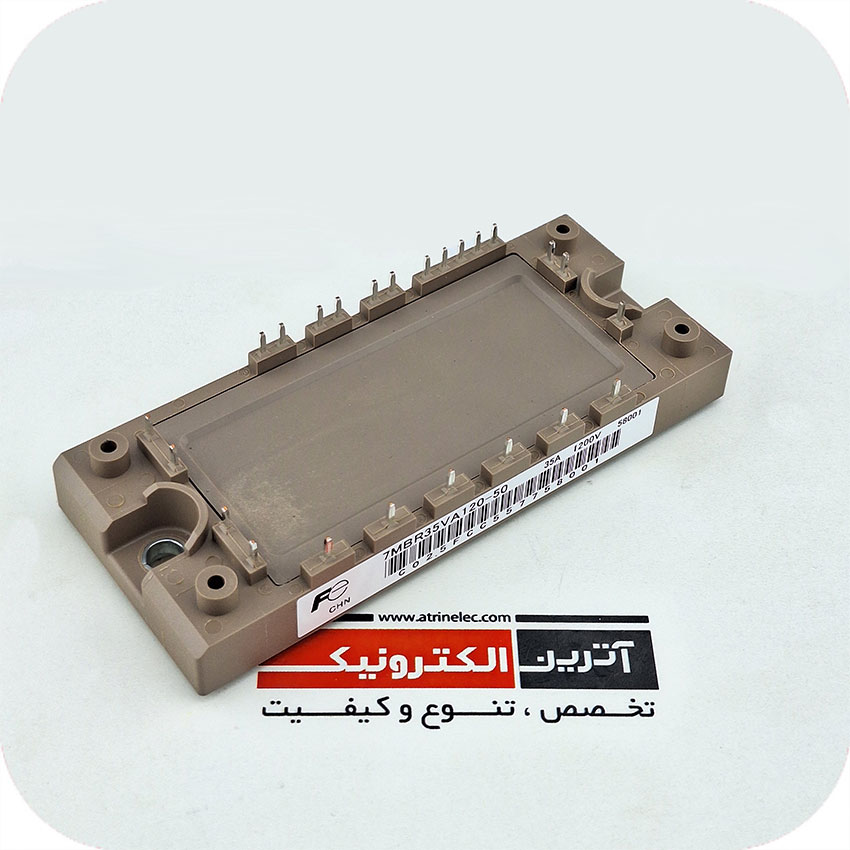

1200V,35A,PIM-V Series,Fuji Electric,7-Pack ماژول 1200 ولت 35 آمپر هفت تایی فوجی الکتریک اریجینال
1200V,35A,PIM-V Series,Fuji Electric,7-Pack
ماژول 1200 ولت 35 آمپر هفت تایی فوجی الکتریک اریجینال
7MBR35VA120
موارد استفاده :
انواع اینورترهای دور موتور
انواع اینورترهای جریان
منابع سوئیچینک
مدارهای قدرت و مخابراتی
اینورترهای جوشکاری
و......
مشخصات بیشتر:
بسیار پر قدرت و صنعتی
شامل هفت iGBT میباشد
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Modules |
|
تعداد پین |
23 |
|
پکیج |
MODULE |
|
ولتاژکاری |
1200V |
|
جریان کاری |
35A |
|
VCE |
1200V |
| IC(25°C) |
- |
|
IC(HIGH TEMP) |
35A |
|
VGE |
±20V |
|
Ptot-PD |
210W |
|
VGE(th) |
6-6.5-7V |
|
VCE(sat) |
2.20-2.65V |
|
ICM-IC PULSE |
70A |
|
IF(25°C) |
- |
|
IF(HIGH TEMP) |
- |
|
td(ON) |
0.39-1.20µs |
|
tr |
0.09-0.60µs |
|
td(off) |
0.53-1µs |
|
Trr |
0.35µs |
|
IGBT PACK |
7 |
|
Thermistors |
- |
|
ابعاد |
107x45x17mm |
|
دمای کاری |
125+~40- |
|
برند |
FUJI |
|
کشور سازنده |
- |
|
کیفیت |
اریجینال فوجی ژاپن |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
ماژول هفت تایی |
Features
· Low VCE(sat)
· Compact package
· P.C. board mount
· Converter diode bridge, Dynamic brake circuit
Applications
· Inverter for motor drive
· AC and DC servo drive amplifier
· Uninterruptible power supply
